Configuración inalámbrica con la aplicación móvil Digi XBee - XCTU para móviles

Rob Faludi Rob Faludi, IoT Consultor, Faludi.com
25 de enero de 2019

Digi XBee® Mobile es una aplicación compatible con iOS y Android para conectar y configurar los dispositivos de Digi XBee 3 utilizando su nuevo Bluetooth integrado. Si está familiarizado con Digi XCTUEn cuanto a la versión móvil, se sentirá inmediatamente cómodo con ella, ya que ofrece una funcionalidad similar.

En Digi XBee Aplicación móvil ayuda a poner en marcha, aprovisionar, activar, investigar y actualizar sus módulos de radio Digi XBee 3 de forma inalámbrica, sin necesidad de acceso físico. Una vez activado el Bluetooth, puede dejar atrás el pesado ordenador portátil, la placa de desarrollo y los cables USB. En adelante, su smartphone será todo lo que necesitará para gestionar su módulo de radio Digi XBee 3.

La aplicación XBee Mobile es un miembro del galardonado conjunto de herramientas, Digi XBee Herramientas que en conjunto apoyan la creación rápida de prototipos, el desarrollo, la configuración, las pruebas, el despliegue y la gestión continua, apoyando el ciclo de vida completo de la aplicación IoT .


Uso de la aplicación móvil XBee

En esta guía práctica, le mostraremos cómo utilizar la versión de la aplicación móvil de Digi XCTU:

  • Busca y se conecta a dispositivos XBee 3 BLE cercanos.
  • Obtenga información básica sobre el dispositivo y la versión de firmware que está ejecutando.
  • Enumera todas las categorías de configuración y ajustes del firmware que se ejecuta en el dispositivo XBee 3.
  • Lee y cambia el valor de cualquier ajuste del firmware.
  • Realiza un reinicio remoto del dispositivo.

Digi XBee factores de forma de la familia

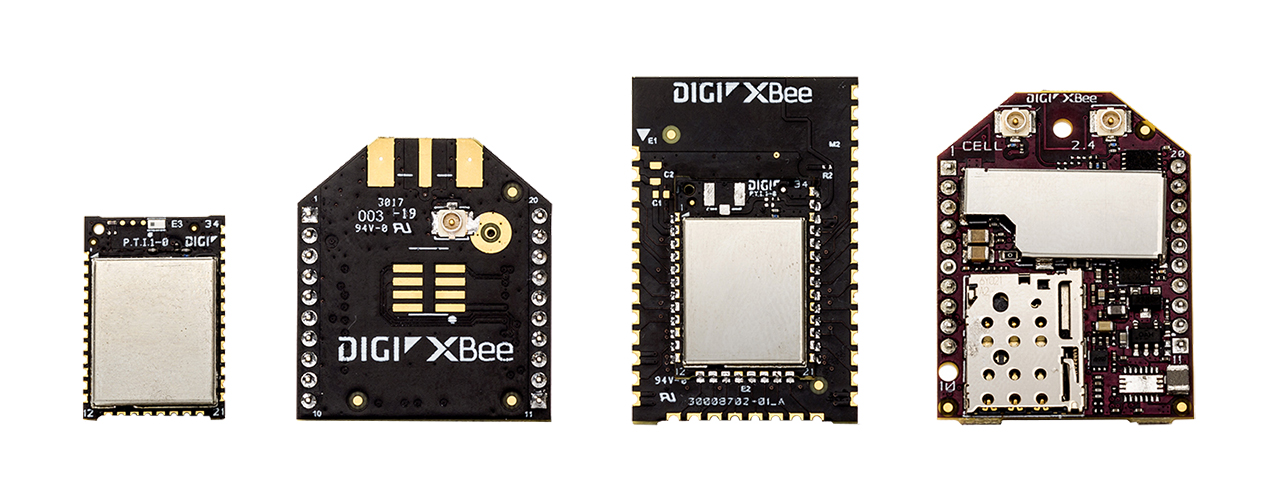

Digi XBee 3 en módulos micro, pasantes y SMTDigi XBee 3 Celular

La aplicación móvil XBee funciona con:

Configurar la radio Zigbee XBee 3

Vamos a ensuciarnos las manos con un módulo de radio Zigbee Digi XBee 3 para que puedas comprobar por ti mismo lo fácil y cómodo que es configurar un XBee 3 desde tu smartphone o tablet con la aplicación XBee Mobile App.


Piezas necesarias

Nota: Todos los módulos Digi XBee 3 están listos para funcionar con Bluetooth. Los que tienen una antena PCB o Chip no necesitan más componentes. Los módulos U.FL requieren una antena externa de 2,4 GHz. Los módulos RF Pad esperan ser conectados a una antena a nivel de placa. Digi XBee 3 Los módems celulares requieren la conexión de una antena Bluetooth externa de 2,4 GHz, además de la antena LTE celular utilizada normalmente. Bluetooth puede funcionar incluso sin estas antenas, pero el alcance se reducirá considerablemente, por lo que no se recomienda.


Activar el Bluetooth

Antes de utilizar la aplicación XBee Mobile, deberás activar Bluetooth en tu Digi XBee 3 y asignarle una contraseña mediante la aplicación XCTU en un ordenador Windows, MacOS o Linux.


Configurar Digi XCTU

  • Descargue XCTU en su ordenador e instálelo.
  • Monta una radio XBee 3 en la placa de evaluación XBIB y conéctala al ordenador.
  • Inicie XCTU y añada un módulo, utilizando el icono con el signo más en la parte superior izquierda, y seleccionando a continuación el puerto y la tasa de baudios adecuados.

Inicio de XCTU Bluetooth

Digi XBee Módulo 3 añadido a XCTU

  • Haga clic en el módulo de radio de la columna de la izquierda para seleccionarlo. La configuración de los módulos se mostrará en la columna de la derecha.
  • Desplázate hasta la sección de Opciones de Bluetooth para configurar los ajustes de Bluetooth.

Configuración XCTU de Bluetooth

Digi XBee 3 Opciones de Bluetooth en XCTU

  • Ajuste la habilitación de Bluetooth BT a "Activado (1)" y haga clic en el icono del lápiz para guardar ese cambio en el módulo de radio.
  • Si no se ha configurado una contraseña de Bluetooth, se le pedirá automáticamente que la configure.

Solicitud de contraseña XCTU Bluetooth

Diálogo de contraseña de Bluetooth en XCTU

  • Aparece la pantalla Configurar la autenticación Bluetooth. Introduzca una contraseña segura para la configuración básica y haga clic en Aceptar para completar la configuración.

Bluetooth XCTU configurar la autenticación

Configurar la autenticación Bluetooth en XCTU

Su módulo de radio Digi XBee 3 tiene ahora Bluetooth activado y permitirá conexiones seguras desde la aplicación XBee Mobile. Puedes dejar la placa de evaluación XBIB conectada al ordenador para alimentarla, o cambiar a una fuente de alimentación de batería USB portátil para ir totalmente inalámbrico.



Libro blanco relacionado: 5 razones por las que debería considerar la conectividad celular integrada



Instalar la aplicación móvil XBee


La aplicación XBee Mobile es una descarga gratuita tanto para Android como para iOS. Descárgala en tu tableta o smartphone e inicia la aplicación para continuar. Asegúrese de revisar la Documentación de la aplicación móvil XBee. Una vez instalada la aplicación y encendido el módulo de radio XBee 3, estás listo para conectarte.

Conexión a XBee 3

Cuando inicies la aplicación XBee Mobile, buscará todos los módulos de radio XBee 3 con Bluetooth cercanos.

Búsqueda de dispositivos

Pantalla de la contraseña

Cuando hayas introducido la contraseña correcta, aparecerán las categorías de configuración del dispositivo XBee 3. Observa que el módulo sólo se identifica por su dirección MAC; el campo Nombre está vacío por defecto.

Configuración del dispositivo XBee

Uso de la aplicación móvil XBee

Introducir una nueva configuración es muy fácil. Vamos a dar al XBee 3 un nombre real, para que podamos etiquetarlo de forma amigable. Por ejemplo, en una aplicación municipal de alumbrado público, podríamos darle una etiqueta como "Farola 476". Toca la categoría Direccionamiento para ver la configuración actual. Desplácese hacia abajo hasta Identificador de nodo, que está en blanco por defecto. Pulse sobre este campo para introducir un nuevo texto, escribiendo "Farola 476". Pulse el botón Escribir cuando haya terminado.

Configuración del direccionamiento, modificación del identificador de nodo Escriba la configuración modificada Identificador de nodo guardado
Configuración del direccionamiento, modificación Identificador de nodo Escriba la configuración modificada Identificador de nodo guardado


La información que introdujiste en Node Identifier se guardó en el XBee 3. Puede mostrarse además de la dirección MAC de los módulos de radio, lo que facilita su identificación inalámbrica cuando hay muchos otros presentes. Este identificador de nodo se mostrará en la aplicación XBee Mobile como"Nombre: Farola 476".

Texto de ayuda de los saltos máximos de NH

Tap Options at the top right of the screen to display various read/write commands for this category, as well as some basic control functions. For now, just tap Cancel and then tap < Back at the top left of the screen to return to the Device Information page. Tapping Options here shows just the basic control functions. Tap Disconnect to end your session.

Opciones para la categoría actual Opciones para todo el dispositivo Confirmar la desconexión
Opciones para la categoría actual Opciones para todo el dispositivo Confirmar la desconexión



Ajustes útiles

Hay muchos ajustes para elegir. En muchas aplicaciones, los valores predeterminados de fábrica serán óptimos. Lo mejor es cambiar sólo lo que necesites, aunque no tengas miedo de experimentar en tu entorno de pruebas. Es una buena manera de aprender. Aquí hay algunos que tal vez quieras mirar primero, ya que se personalizan con más frecuencia:

Resumen

Este tutorial le guiará a través del uso de la aplicación móvil Digi XBee para conectar y configurar un dispositivo Digi XBee 3 a través de Bluetooth. Has buscado un módulo de radio XBee 3 y te has conectado a él, has visto información básica, has enumerado varias categorías de configuración, has cambiado varios ajustes de firmware y has visto cómo restablecer el módulo de forma remota.
