Digi ConnectCore Sistema sobre módulos Ordenadores de placa única Kits de desarrollo

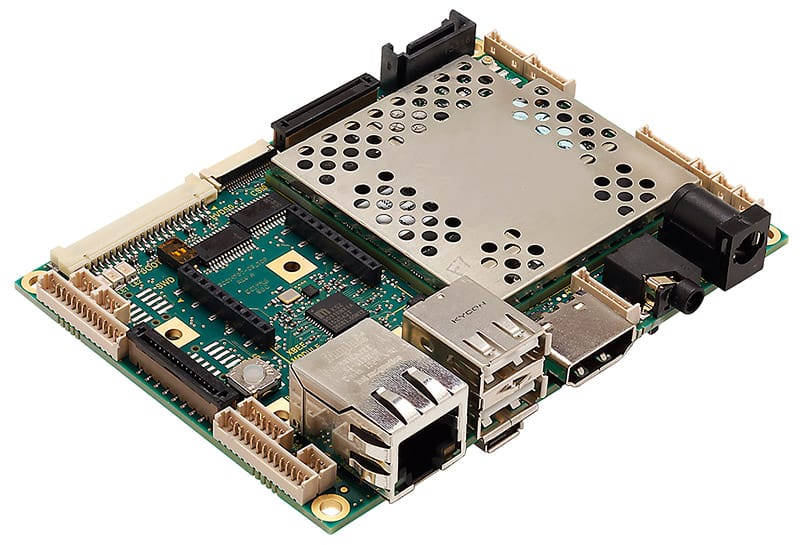

Digi ConnectCore 6N SBC

Familia de SBC NXP i.MX6 fiable y compacta con opciones de conectividad Ethernet, Wi-Fi, Bluetooth, Digi XBee y celular integradas


  • Familia de SBC compactos y listos para usar
  • Capacidades escalables y rendimiento de i.MX6Quad/Dual
  • Gigabit Ethernet y Wi-Fi 5 de doble banda precertificada y Bluetooth® 5.0
  • Preparado para la conectividad celular y Digi XBee® RF
  • Conjunto completo de periféricos e interfaces disponibles con opciones personalizables
  • Diseñado para la flexibilidad y la fiabilidad
  • Compatibilidad con las plataformas de software Windows® Embedded Compact, Yocto Project® Linux® y Android™.
  • Temperatura de funcionamiento industrial disponible

Digi ConnectCore 6N SBC es una plataforma de ordenador de placa única (SBC) ultracompacta y versátil. Ofrece una reducción significativa del tiempo de comercialización al eliminar prácticamente el riesgo, el esfuerzo y la complejidad tradicionales de los diseños de placas personalizadas sin sacrificar la flexibilidad ni las capacidades.

Construido sobre el módulo en sistema (SOM) Digi ConnectCore 6N, proporciona una plataforma común con rendimiento escalable NXP® i.MX6, integración de Wi-Fi 5 y Bluetooth 5.0 precertificada,Digi XBee® módulo RF y opciones de conectividad celular, soporte de Gigabit Ethernet, soporte de múltiples pantallas/cámaras y audio, almacenamiento externo, conectores de expansión y fiabilidad en entornos difíciles.

Las características líderes e innovadoras como Digi Microcontroller Assist™ (MCA) permiten el desarrollo de productos conectados con huellas de energía altamente optimizadas. La integración opcional de Digi Remote Manager® proporciona actualizaciones remotas de firmware seguras, gestión de dispositivos y capacidades de salud para el Internet de las cosas.

Digi también proporciona una verdadera oferta integral con servicios de personalización de hardware, diseño inalámbrico y desarrollo de aplicaciones.

TrustFenceProyecto YoctoBluetoothAlianza Wi-FiNXP Gold PartnerDesarrollado por AWSAndroid

Nuestro objetivo era crear un sistema de a bordo de última generación con velocidad, interfaces y funcionalidad superiores. Digi nos proporcionó una gran solución para ayudarnos a conseguirlo.

Ladislav Heglas, Presidente del Consejo de Administración, EMTEST

Leer la historia completa

Integración de productos Digi

Los ingenieros de Digi WDS pueden personalizar los componentes de hardware y los productos de software de Digi para acelerar su tiempo de comercialización.
Especificaciones Digi ConnectCore 6N SBC
General
Procesador de aplicaciones Módulo multichip ConnectCore 6N integrado con las opciones NXP i.MX6Quad/i.MX6Dual, Industrial (Dual - 800 MHz) y Comercial Extendida (Quad - 1,2 GHz)
Memoria 4 GB de flash eMMC, 1 GB de DDR (64 bits)
Gráficos Motor de vídeo HD con capacidad para varios flujos, con descodificación 1080p60, codificación 1080p30 y reproducción de vídeo 3D en HD en familias de alto rendimiento;
Rendimiento gráfico 3D superior con hasta 4 sombreadores a 200 Mt/s con soporte OpenCL;
Motores de aceleración 2D y/o de vértices independientes para el soporte de la interfaz de usuario;
Compatibilidad con el sensor de imagen estereoscópica para obtener imágenes en 3D
Seguridad RNG, TrustZone, cifrado, control de seguridad, RTC seguro, JTAG seguro, eFuses (OTP)
Muestra 1x HDMI (Tipo A);
2x LVDS con control de retroiluminación e interfaz táctil I2C (Hirose DF14A-20P-1.25H);
1x LCD paralelo (24 bits) con control de retroiluminación e interfaz táctil I2C (Omron XF2M-4015-1A);
1x MIPI-DSI con control de retroiluminación e interfaz táctil I2C (FCI SFW15S-2STE1LF, compatible con Raspberry Pi DSI)
Cámara 1x Interfaz de cámara paralela de 8 bits 1 (Omron XF2M-2015-1A);
1x 8-Bit Parallel Camera Interface 0 (Molex 53047-1410);
1x MIPI CSI-2 (FCI SFW15S-2STE1LF, compatible con Raspberry Pi CSI)
USB 2.0 2x USB Host (doble tipo A),
1x USB OTG (Micro AB),
1x USB Host (Molex 53047-0610)
Audio 1x Entrada de línea (jack estéreo de 3,5 mm, CUI SJ1-3515-SMT);
1 entrada de línea, 1 salida de línea, 1 entrada de micrófono (Molex 53047-0810);
Códec de audio NXP SGTL5000 integrado
Consola (RS232) Molex 53047-0310
SATA 3.0 3M 5607-5102-SH
Micro-SIM
Mini tarjeta PCI Express Foxconn AS0B226-S68Q-7H;
Proporciona señales PCI Express x1, USB 2.0 Host, I2C, SIM, Reset, Wake-Up;
Admite el montaje de minitarjetas PCI Express de tamaño medio y completo
Configuración de arranque eMMC / SD / SATA
Enchufe XBee Samtec MMS-110-01-L-SV
Wi-Fi 802.11a/b/g/n/ac
Bluetooth Bluetooth 5.0
Conectores de antena 1x U.FL / 2x U.FL
Gigabit Ethernet RJ-45, con dos LED de enlace/velocidad/actividad
Bus CAN 2x FlexCAN (Molex 53047-0610)
GPIO/I2C/SPI/UART 1x GPIO (8 x i.MX GPIOs + 4 Kinetis GPIOs, Molex 53047-1410);
1x I2C (Molex 53047-0310), 1x SPI (Molex 53047-0610);
3x UART (4 hilos TX/RX/RTS/CTS, 1 compartido con Digi XBee socket, Molex 53047-1410)
Depurar 1x JTAG para i.MX6 (FCI 20021111-00010T4LF);
1x SWD para Digi MCA (FCI 20021111-00010T4LF);
Cabezales poblados sólo en las unidades de desarrollo;
Unidades de producción sin cabecera para enchufe de clavos (Tag-Connect TC2050-IDC-NL)
Botón de encendido Encender, apagar, dormir, despertar
Botón de reinicio
LEDs de usuario 1 rojo, 1 amarillo, 1 verde
Conector para pilas de monedas Molex 53047-0210
Tensión de alimentación 5 V @ 3,2 A (típico, dependiendo del caso de uso)
Conector de la fuente de alimentación Alimentación principal a través de un conector de barril de 2 mm
Temperatura de funcionamiento Comercial externo: -20° C a 70° C (-4° F a 158° F) / Industrial: -40° C a 85° C (-40° F a 185° F)
Temperatura de almacenamiento -50° C a 125° C (-58° F a 257° F)
Humedad relativa 5% a 90% (sin condensación)
Homologaciones de radio Estados Unidos, Canadá, UE, Japón, Australia/Nueva Zelanda, Brasil
Emisiones / Inmunidad / Seguridad FCC Parte 15 Clase B, EN 55022 Clase B, EN 61000-3-2, EN 61000-3-3:
ICES-003 Clase B, VCCI Clase II, AS 3548, FCC Parte 15 Subparte C Sección 15.247, IC (Industria de Canadá);
RSS-210 Edición 5 Sección 6.2.2(o), EN 300 328;
EN 301 489-17, EN 55024, EN 301 489-3, Seguridad (IEC 62368-1)
Garantía del producto 1 año
