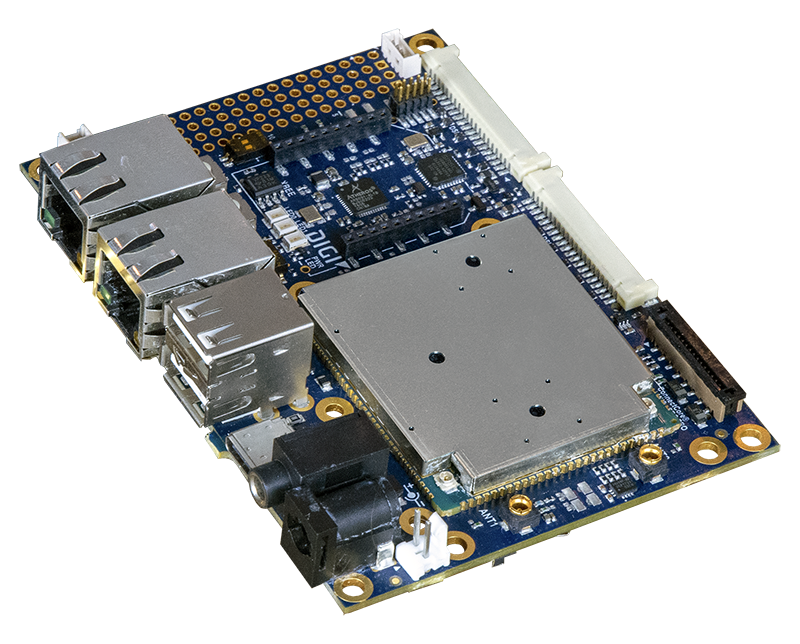

Digi ConnectCore 8X SBC Pro

Ordenador monoplaca inteligente y conectado basado en el NXP i.MX 8X; con rendimiento escalable de doble/cuadruple núcleo para aplicaciones industriales IoT


  • Familia de plataformas industriales i.MX 8X de cuatro o dos núcleos y SBC
  • Formato compacto Pico-ITX (100 mm x 72 mm)
  • Gestión de la energía con soporte de hardware y software para diseños de bajo consumo
  • Capacidades de multipantalla y cámara con aceleración por hardware
  • Conectividad 802.11a/b/g/n/ac 2x2 de doble banda precertificada y Bluetooth® 5
  • Integración perfecta del módem celular y el Digi XBee® 3
  • Seguridad de dispositivos Digi TrustFence® integrada
  • Compatibilidad con Yocto Project® Linux® y Android™.

Digi ConnectCore® 8X SBC Pro ofrece un ordenador monoplaca potente, seguro y rentable con soporte completo para Linux® y Android™. Incluye el marco de seguridad Digi TrustFence® con funciones listas para usar como arranque seguro, sistemas de archivos cifrados, puertos protegidos, etc.

Digi ConnectCore 8X SBC Pro ofrece una reducción significativa del tiempo de comercialización al eliminar prácticamente el riesgo, el esfuerzo y la complejidad tradicionales de los diseños de placas personalizadas sin sacrificar la flexibilidad ni las capacidades.

El formato compacto integra una opción de antena de doble banda integrada, conectividad USB, conector RF Digi XBee® y opciones de conectividad celular, soporte multipantalla/cámara y audio, almacenamiento externo y conectores de expansión. Digi ConnectCore 8X SBC Pro es muy flexible y puede utilizarse en una amplia gama de aplicaciones industriales, incluso en entornos difíciles.

TrustFenceProyecto YoctoBluetoothAlianza Wi-FiNXP Gold PartnerDesarrollado por AWSAndroid

Productos relacionados

Kits
SKU: CC-WMX8-KIT Digi ConnectCore 8X SBC Pro Development Kit CC-WMX8-KIT Cómo comprar
SBCs
SKU: CC-SBP-WMX-JM8E Digi ConnectCore® 8X SBC Pro CC-SBP-WMX-JM8E Cómo comprar
Módulos
SKU: CC-MX-JQ7D-ZN Digi ConnectCore® 8X SOM DualXZ 1,2 GHz, 8 GB eMMC, 1 GB LPDDR4 CC-MX-JQ7D-ZN Cómo comprar
SKU: CC-MX-JM7D-ZN Digi ConnectCore® 8X SOM QuadXPlus 1,2 GHz, 8 GB eMMC, 1 GB LPDDR4 CC-MX-JM7D-ZN Cómo comprar
SKU: CC-MX-JM8D-ZN Digi ConnectCore® 8X SOM QuadXPlus 1,2 GHz, 8 GB eMMC, 2 GB LPDDR4 CC-MX-JM8D-ZN Cómo comprar
SKU: CC-WMX-JM7D-NN Digi ConnectCore® 8X SOM QuadXPlus 1,2 GHz, 8 GB eMMC, 1 GB LPDDR4, 802.11a/b/g/n/ac 2x2, Bluetooth® 5 CC-WMX-JM7D-NN Cómo comprar
SKU: CC-WMX-JM8E-NN Digi ConnectCore® 8X SOM QuadXPlus 1,2 GHz, 16 GB eMMC, 2 GB LPDDR4, 802.11a/b/g/n/ac, 2x2, Bluetooth® 5 CC-WMX-JM8E-NN Cómo comprar
Accesorios
SKU: CC-ACC-LCDH-10 Kit de aplicación LCD, que incluye un panel LCD WXGA (alta resolución) de 10 pulgadas CC-ACC-LCDH-10 Cómo comprar
Servicios y asistencia
Servicios en la nube
Los servicios en la nube ConnectCore® de Digi permiten a los fabricantes de equipos originales de una amplia gama de sectores crear dispositivos conectados con funciones de panel de control remoto, servicio y aplicación utilizando los módulos de sistema (SOM) de Digi ConnectCore .
  Empezar a trabajar
Servicios de seguridad
Mantener la seguridad de los dispositivos conectados tras el lanzamiento del producto es todo un reto. Los servicios de seguridad Digi ConnectCore® permiten a los clientes mantener la seguridad de los productos.
  Empezar a trabajar
Servicios de asistencia
Obtenga la ayuda que necesita para implantar, gestionar, conectar, personalizar y mejorar su solución Digi.
  Empezar a trabajar
Servicios de diseño inalámbrico
Los servicios de diseño inalámbrico de Digi ayudan a las empresas a resolver problemas de negocio integrando tecnologías inalámbricas para crear productos M2M innovadores.
  Empezar a trabajar
ESPECIFICACIONES Digi ConnectCore® 8X SBC Pro
PROCESADOR DE APLICACIONES NXP i.MX8QuadXPlus
  • 4 núcleos Cortex - A35 a 1,2 GHz
  • 1x Cortex - M4F a 266 MHz para procesamiento en tiempo real
  • 1x Tensilica® Hi-Fi 4 DSP
MEMORIA Hasta 16 GB de eMMC, hasta 2 GB de LPDDR4 (32 bits)
GRÁFICOS Motor de vídeo HD con capacidad para múltiples flujos con H.265 (4Kp30), H.264 (1080p60), VP6/VP8 (1080p60), MPEG-2 (1080p60), MPEG4 (1080p),
decodificación RealVideo (1080p) y codificación H.264 (1080p30); reproducción de vídeo 3D en HD en familias de alto rendimiento; rendimiento gráfico 3D superior con hasta 4 sombreadores
PANTALLAS 2x LVDS/MIPI con control de retroiluminación e interfaz táctil I2C
CÁMARA 1 interfaz de cámara paralela de 8 bits, 1 cámara MIPI de 2 carriles
AUDIO 2 entradas de línea, 1 salida de línea, 1 entrada de micrófono, 1 auricular con conector de audio de 3,5 mm
UART/CONSOLE Cabezal de 4 pines (consola), 2 UARTs en el conector de expansión
SEGURIDAD Digi TrustFence®, TRNG, TrustZone, cifrado, control de seguridad, RTC seguro, JTAG seguro, eFuses (OTP)
ETHERNET 2x Gigabit Ethernet 10/100/1000M con AVB en RJ-45, con 2 LEDs de enlace/velocidad/actividad
WI-FI 2 x 2 MIMO 802.11a/b/g/n/ac: 2,412 - 2,484 GHz, 4,900 - 5,850 GHz
Seguridad: WEP, WPA-PSK/WPA2-Personal, WPA/WPA2 Enterprise, 802.11i, Modo de punto de acceso suave (hasta 10 clientes)
BLUETOOTH Bluetooth® 5
CONECTORES DE ANTENA 2 x U.FL en el módulo
DIGI XBEE RF Enchufe estándar Digi XBee
USB 2x USB 2.0 Host, 1x USB 3.0 en conector Type-C
TARJETA PCI EXPRESS MINI* Soporte de tarjetas de tamaño completo, con soporte de ranura Micro SIM a bordo - Fuente de alimentación dedicada de 3A
OTRAS CONECTIVIDADES 2x CAN, 1x SPI, 1x I2C, 1x conector de expansión
ALMACENAMIENTO EXTERNO MicroSD
CONFIGURACIÓN DE ARRANQUE En el módulo eMMC, en el SBC microSD, descargador de serie y arranque desde los fusibles
DEBUG 1x JTAG para i.MX 8X (Tag-Connect), 1x SWD para MCA (Tag-Connect y cabezal)
BOTONES 1 botón de encendido (encender, apagar, dormir, despertar), 1 botón de reinicio
LEDS 2 LEDs de usuario (1 amarillo, 1 verde), 1 LED de alimentación (3,3 V)
ENTRADAS DE ENERGÍA 5 V a 3,2 A (típico, en función del caso de uso), 1 pila de botón con cabezal de 2 patillas
CONECTOR DE ALIMENTACIÓN Alimentación principal a través de un conector de barril de 2 mm o un conector de alimentación específico (cabezal de 2 pines)
SALIDAS DE POTENCIA Salida de 3,3 V (cabezal de 2 patillas), salida de 5 V (cabezal de 2 patillas)
TEMPERATURA DE FUNCIONAMIENTO De -40 °C a 85 °C (de -40 °F a 185 °F)
TEMPERATURA DE ALMACENAMIENTO De -50 °C a 125 °C (de -58 °F a 257 °F)
HUMEDAD RELATIVA Humedad relativa del 5% al 90% (sin condensación)
AUTORIZACIONES DE RADIO (PENDIENTES) Estados Unidos, Canadá, UE, Japón, Australia/Nueva Zelanda
EMISIONES/ INMUNIDAD/ SEGURIDAD (PENDIENTE) FCC Parte 15 Clase B, EN 55024, EN 55032 Clase B, ICES-003 Clase B, VCCI Clase II,
FCC Parte 15 Subparte C Sección 15.247 y 15.407, IC (Industry Canada), EN 300 328, EN 301 893, EN 300 440, EN 301 489-1/-17, EN 55024, EN 301 489-3
VERIFICACIÓN DEL DISEÑO (PENDIENTE) Temperatura: IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78;
Vibración/choque: IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, HALT
DIMENSIONES MECÁNICAS 100 mm x 72 mm (3,9 in x 2,8 in)
*PCIe sólo se admite en las variantes con cable
