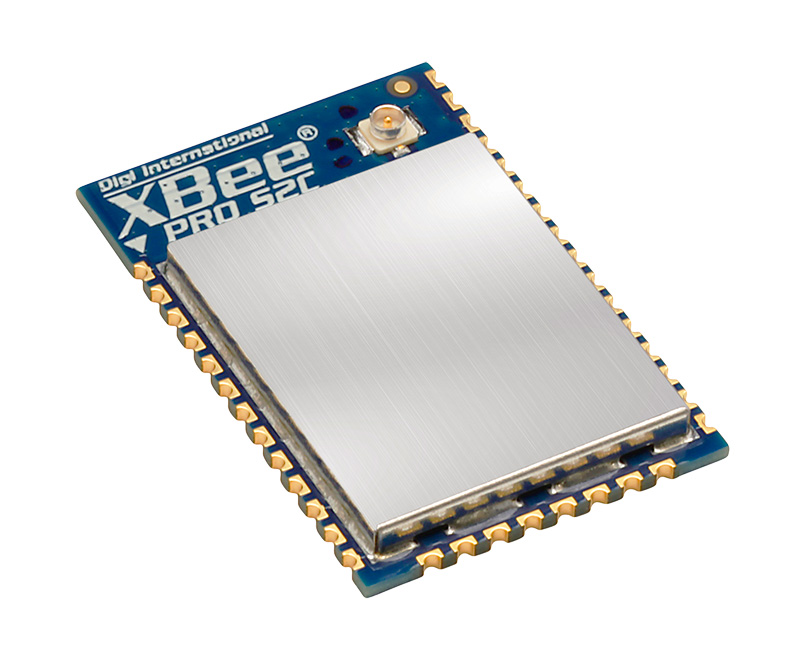

Digi XBee-PRO DigiMesh

Los módulos DigiMesh integrados ofrecen a los OEM una forma sencilla de integrar la tecnología de malla en su aplicación


  • Los factores de forma de montaje en superficie permiten opciones de diseño flexibles
  • Presupuestos de enlace de 110 dB para Digi XBee® y 119 dB para Digi XBee-PRO
  • Corriente de sueño líder en el sector
  • Actualizaciones de firmware a través de UART, SPI o over the air (OTA)
  • Desarrollo llave en mano disponible en Digi WDS

Digi XBee-Los módulos RF DigiMesh® proporcionan una conectividad inalámbrica rentable a los dispositivos electrónicos. Son interoperables con otros dispositivos del conjunto de características DigiMesh, incluidos los dispositivos de otros proveedores.

Digi XBee-Los módulos DigiMesh son ideales para aplicaciones en los mercados de la energía y los controles, donde la eficiencia de la fabricación es fundamental.

La interfaz de periféricos en serie (SPI) proporciona una interfaz de alta velocidad y optimiza la integración con los microcontroladores integrados, lo que reduce los costes de desarrollo y el tiempo de comercialización.

El módulo compatible con DigiMesh utiliza un SoC Silicon Labs EM357 con un procesador ARM® Cortex M3 de 32 bits.

Digi XBee Herramientas

Desarrolle, construya, despliegue y gestione su red Digi XBee

Herramientas Digi XBee

Digi XBee Las herramientas apoyan el ciclo de vida completo de las aplicaciones de IoT , desde la fase de evaluación, prueba y creación de prototipos, pasando por la fabricación e implantación, hasta la gestión de la red a largo plazo. Vea cómo las herramientas de Digi XBee simplifican las tareas y ayudan a llegar al mercado más rápidamente.

Descubra Digi XBee Herramientas
Servicios de apoyo a la RF

Servicios de asistencia de RF de Digi

Servicios y asistencia in situ para la implantación de soluciones de radiofrecuencia, incluidos el estudio del emplazamiento, la integración, la formación y la resolución de problemas.

CONOZCA MÁS
Módulos XBee-PRO DigiMesh
ESPECIFICACIONES Digi XBee-PRO DigiMesh
RENDIMIENTO
CHIPSET TRANSCEPTOR SoC EM357 de Silicon Labs
TASA DE DATOS RF 250 Kbps, Serie hasta 1 Mbps
GAMA INTERIOR/URBANA* Hasta 90 m (300 pies)
ALCANCE DE LA LÍNEA DE VISIÓN EXTERIOR/RF* Hasta 3200 m (2 millas)
TRANSMITIR ENERGÍA 63 mW (+18 dBm)
SENSIBILIDAD DEL RECEPTOR (1% POR) -101 dBm
CARACTERÍSTICAS
INTERFAZ DE DATOS EN SERIE UART, SPI
MÉTODO DE CONFIGURACIÓN Comandos API o AT, locales o por aire (OTA)
BANDA DE FRECUENCIAS ISM 2,4 GHz
FACTOR DE FORMA Montaje en superficie
INMUNIDAD A LAS INTERFERENCIAS DSSS (espectro ensanchado de secuencia directa)
ENTRADAS ADC (4) Entradas ADC de 10 bits
E/S DIGITALES 18, sin RSSI PWM
OPCIONES DE ANTENA SMT: almohadilla RF, antena PCB o conector U.FL
TEMPERATURA DE FUNCIONAMIENTO -40º C a 85º C (-40º F a 185º F)
DIMENSIONES (L X A X H) Y PESO SMT: 2,199 x 3,4 x 0,305 cm (0,866 x 1,33 x 0,120 in)
REDES Y SEGURIDAD
PROTOCOLO Digi XBee DigiMesh® 2.4
ENCRYPTION AES de 128 bits
ENTREGA FIABLE DE PAQUETES Reintentos/reconocimientos
IDS ID y direcciones de PAN, ID de clúster y puntos finales (opcional)
CANALES 15 canales
REQUISITOS DE ENERGÍA
TENSIÓN DE ALIMENTACIÓN 2,7 a 3,6V
TRANSMITIR LA CORRIENTE 115 mA a 3,3 VDC
RECIBIR LA CORRIENTE 34 mA a 3,3 VDC
CORRIENTE DE APAGADO <1 μA at 25º C (77º F)
AUTORIZACIONES REGLAMENTARIAS**
FCC, IC (AMÉRICA DEL NORTE)
ETSI (EUROPA) No
RCM (AUSTRALIA Y NUEVA ZELANDA) No
Las cifras de alcance estimadas se basan en un terreno al aire libre con fuentes de interferencia limitadas. El alcance real variará en función de la potencia de transmisión, la orientación del transmisor y el receptor, la altura de la antena transmisora, la altura de la antena receptora, las condiciones meteorológicas, las fuentes de interferencia en la zona y el terreno entre el receptor y el transmisor, incluidas las estructuras interiores y exteriores como paredes, árboles, edificios, colinas y montañas.
**Visite https://www.digi.com/resources/certifications para obtener las certificaciones más recientes.
