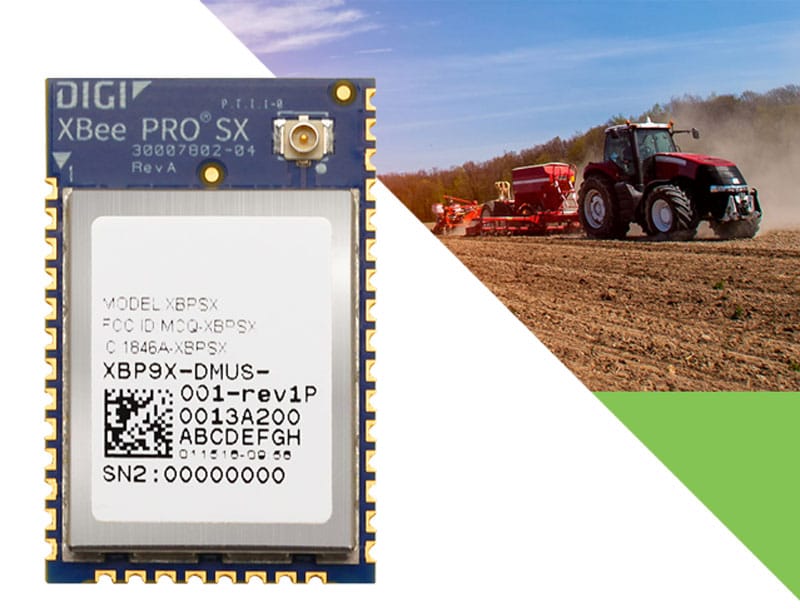

Digi XBee SX 900 Módulo RF

Los módulos RF OEM de 900 MHz ofrecen la máxima potencia, seguridad y flexibilidad en el espacio SMT de Digi XBee para diseños inalámbricos de misión crítica


  • La familia incluye los potentes módulos de 1 vatio a 900 MHz Digi XBee-PRO SX 900 y los módulos de 20 mW optimizados para baterías Digi XBee SX 900 para diseños OEM de misión crítica
  • Topología de red DigiMesh para la redundancia y la fiabilidad
  • El diseño incluye un filtro SAW para un rendimiento óptimo en entornos de RF ruidosos
  • Encriptación AES de 256 bits para una comunicación de datos segura
  • Digi XBee El formato SMT ahorra un valioso espacio en la placa de circuito impreso
  • Totalmente certificado para su uso en la banda de 900 MHz sin licencia

Los módulos RF Digi XBee® SX 900 MHz son los "módulos musculares" del ecosistemaDigi XBee , y ofrecen una combinación de fiabilidad y redundancia para los fabricantes de equipos originales que construyen dispositivos inalámbricos de misión crítica y bajo consumo. Utilizan el protocolo de red DigiMesh®, que ofrece funcionamiento redundante en red mallada y compatibilidad con nodos durmientes de baja potencia. Los clientes que no necesiten una arquitectura de red mallada pueden configurar Digi XBee 900 SX para que funcione en modo simple punto a multipunto.

Con un alcance de línea de visión RF de hasta 65 millas* y un fuerte bloqueo de interferencias, estos módulos son ideales para aplicaciones que requieren la combinación de alcance, redundancia de datos y fiabilidad de datos.

Los módulos Digi XBee SX 900 pueden configurarse fácilmente mediante el software gratuito XCTU de Digi o a través de los conjuntos de comandos AT o API simplificados de Digi. Están precertificados para su uso en varios países e incluyen antenas integradas, lo que elimina la carga de los costes de desarrollo/soporte de RF y permite una rápida comercialización de los diseños OEM.

Los módulos proporcionan un envío seguro y fiable de datos críticos entre dispositivos con encriptación AES de 256 bits, y su pequeño formato de montaje en superficie Digi XBee ahorra un valioso espacio en la placa.

Comparación de módulos RF OEM inalámbricos de sub-GHz

Comparación de módulos RF OEM inalámbricos de sub-GHz
Digi XBee Herramientas

Desarrolle, construya, despliegue y gestione su red Digi XBee

Herramientas Digi XBee

Digi XBee Las herramientas apoyan el ciclo de vida completo de las aplicaciones de IoT , desde la fase de evaluación, prueba y creación de prototipos, pasando por la fabricación e implantación, hasta la gestión de la red a largo plazo. Vea cómo las herramientas de Digi XBee simplifican las tareas y ayudan a llegar al mercado más rápidamente.

Descubra Digi XBee Herramientas
Kits
SKU: XK9X-DMS-0 Digi XBee SX RF Module Dev Kit, US/CA XK9X-DMS-0 Cómo comprar
SKU: XK9X-DMS-1 Digi XBee SX RF Module Dev Kit, Brasil XK9X-DMS-1 Cómo comprar
SKU: XK9X-DMS-2 Digi XBee SX RF Module Dev Kit, Australia XK9X-DMS-2 Cómo comprar
Módulos XBee 20 mW SX
SKU: XB9X-DMUS-001 XBee SX, 20 mW, DigiMesh, Punto a Multipunto, SMT, U.FL, Norteamérica XB9X-DMUS-001 Cómo comprar
SKU: XB9X-DMRS-001 XBee SX, 20 mW, DigiMesh, Punto a Multipunto, SMT, RF Pad, Norteamérica XB9X-DMRS-001 Cómo comprar
SKU: XB9X-DMUS-021 XBee SX, 20 mW, DigiMesh, SMT, U.FL, Australia XB9X-DMUS-021 Cómo comprar
SKU: XB9X-DMRS-021 XBee SX, 20 mW, DigiMesh, SMT, RF Pad, Australia XB9X-DMRS-021 Cómo comprar
SKU: XB9X-DMUS-031 XBee SX, 20mW, DigiMesh, Punto a Multipunto, SMT, U.FL, Nueva Zelanda XB9X-DMUS-031 Cómo comprar
SKU: XB9X-DMRS-031 XBee SX, 20mW, DigiMesh, Punto a Multipunto, SMT, RF Pad, Nueva Zelanda XB9X-DMRS-031 Cómo comprar
SKU: XB9X-DMUS-011 Digi XBee SX, 20 mW, DigiMesh, SMT, U.FL, Brasil XB9X-DMUS-011 Cómo comprar
Módulos SX XBee-PRO de 1 vatio
SKU: XBP9X-DMUS-001 XBee-PRO SX, 1W, DigiMesh, Punto a Multipunto, SMT, U.FL, Norteamérica XBP9X-DMUS-001 Cómo comprar
SKU: XBP9X-DMRS-001 XBee-PRO SX, 1W, DigiMesh, Punto a Multipunto, SMT, RF Pad, Norteamérica XBP9X-DMRS-001 Cómo comprar
SKU: XBP9X-DMUS-021 XBee-PRO SX, 1W, DigiMesh, SMT, U.FL, Australia XBP9X-DMUS-021 Cómo comprar
SKU: XBP9X-DMRS-021 XBee-PRO SX, 1W, DigiMesh, SMT, RF Pad, Australia XBP9X-DMRS-021 Cómo comprar
SKU: XBP9X-DMUS-011 Digi XBee-PRO SX, 1W, DigiMesh, SMT, U.FL, Brasil XBP9X-DMUS-011 Cómo comprar
SKU: XBP9X-DMRS-011 Digi XBee-PRO SX, 1W, DigiMesh, SMT, RF Pad, Brasil XBP9X-DMRS-011 Cómo comprar
Tablas de desarrollo
SKU: XBIB-C-SMT Placa de desarrollo - XBee 3, USB-C, zócalo de montaje en superficie XBIB-C-SMT Cómo comprar
Digi XBee Multi Programador
SKU: XBEE-MP-SMT Fin de vida útil
Digi XBee Multiprogramador, montaje en superficie (SMT)
XBEE-MP-SMT Cómo comprar
SKU: XBEE-MP-SMT-PCB Fin de vida útil
Digi XBee Multiprogramador, placa de circuito impreso de montaje en superficie (SMT)
XBEE-MP-SMT-PCB Cómo comprar
Relacionado
Digi XBee Módems RF SX
Digi XBee Módems RF SX
  Empezar a trabajar
Antenas
SKU: A09-HASM-7 Antena - 900 MHz, dipolo de media onda, 2,1 dBi, RPSMA macho, articulada. A09-HASM-7 Cómo comprar
SKU: A09-Y8NF Antena - 900 MHz, yagi, 8,1 dBi, N-hembra. A09-Y8NF Cómo comprar
SKU: A09-Y11NF Antena - 900 MHz, yagi, 11,1 dBi, N-hembra. A09-Y11NF Cómo comprar
SKU: A09-HSM-7 Antena - 900 MHz, dipolo de media onda, 2,1 dBi, RPSMA macho. A09-HSM-7 Cómo comprar
SKU: A09-HBSM-P5I Antena - 900 MHz, dipolo de media onda, 2,1 dBi, RPSMA macho. A09-HBSM-P5I Cómo comprar
Especificaciones Módulo Digi XBee® SX 900 Digi XBee-PRO® SX 900 Módulo
RENDIMIENTO
GAMA DE FRECUENCIAS ISM 902 a 928 MHz (Australia / Nueva Zelanda: 915 a 928 MHz) ISM 902 a 928 MHz (Australia: 915 a 928 MHz)
POTENCIA DE TRANSMISIÓN (SELECCIONABLE POR SOFTWARE) Hasta 13 dBm Hasta 30 dBm*.
CANALES 10 secuencias de salto comparten 50 frecuencias 10 secuencias de salto comparten 50 frecuencias
TASA DE DATOS DE RF Velocidad de datos baja: 10 kb/s; Velocidad de datos media: 110 kb/s; Velocidad de datos alta: 250 kb/s
MÁXIMO RENDIMIENTO DE DATOS Alta velocidad de datos: 120 kb/s Alta velocidad de datos: 120 kb/s
FRECUENCIAS DE CANALES DISPONIBLES Velocidad de datos baja y media: 101**; Velocidad de datos alta: 50 Velocidad de datos baja y media: 101**; Velocidad de datos alta: 50
SENSIBILIDAD DEL RECEPTOR Velocidad de datos baja: -113 dBm; Velocidad de datos media: -106 dBm; Velocidad de datos alta: -103 dBm
RECEPTOR SI LA SELECTIVIDAD Velocidad de datos baja, +/- 250 kHz: 40 dB; Velocidad de datos baja, +/- 500 kHz: 50 dB
Velocidad de datos media, +/- 250 kHz: 30 dB; Velocidad de datos media, +/- 500 kHz: 40 dB
Velocidad de datos alta, +/- 500 kHz: 30 dB; Velocidad de datos alta, +/- 1000 kHz: 45 dB
RECEPTOR RF SELECTIVIDAD Por debajo de 900 MHz y por encima de 930 MHz; > 50 dB Por debajo de 900 MHz y por encima de 930 MHz; > 50 dB
LÍNEA DE VISIÓN DE ALCANCE RURAL*** Baja velocidad de datos: Hasta 14,5 km (9 mi)***** Baja velocidad de datos: Hasta 105 km (65 mi)*****
LÍNEA DE VISIÓN DE RANGO URBANO**** Baja velocidad de datos: Hasta 2,5 km (1,5 mi)***** Baja velocidad de datos: Hasta 18 km (11 mi)*****
GAMA INTERIOR***** Baja velocidad de datos: Hasta 100 m (330 pies) Baja velocidad de datos: Hasta 300 m (1.000 pies)
REDES Y SEGURIDAD
MODULACIÓN Modulación gaussiana por desplazamiento de frecuencia Modulación gaussiana por desplazamiento de frecuencia
TECNOLOGÍA DE DIFUSIÓN Espectro ensanchado con salto de frecuencia (FHSS) Espectro ensanchado con salto de frecuencia (FHSS)
TOPOLOGÍAS DE RED COMPATIBLES (SELECCIONABLES POR SOFTWARE) De igual a igual (no se requiere una relación maestro/esclavo), punto a punto/punto a multipunto, malla
ENCRYPTION Encriptación AES CBC de 256 bits opcional. El cifrado se activa con el comando ATKY.
GENERAL
DIMENSIONES 3,38 x 2,21 x 1,29 cm (1,33 x 0,87 x 0,12 in) 3,38 x 2,21 x 1,29 cm (1,33 x 0,87 x 0,12 in)
PESO 3 g 3 g
ROHS Cumple con la normativa Cumple con la normativa
FABRICACIÓN Normas registradas ISO 9001:2000 Normas registradas ISO 9001:2000
CONECTOR DE INTERFAZ DE HOST 37 pastillas SMT alveoladas 37 pastillas SMT alveoladas
OPCIONES DE CONECTORES DE ANTENA U.FL o almohadilla RF U.FL o almohadilla RF
IMPEDANCIA DE LA ANTENA 50 ohmios no balanceados 50 ohmios no balanceados
NIVEL MÁXIMO DE RF DE ENTRADA EN EL PUERTO DE LA ANTENA 6 dBm 6 dBm
TEMPERATURA DE FUNCIONAMIENTO De -40 °C a 85 °C (de -40 °F a 185 °F) De -40 °C a 85 °C (de -40 °F a 185 °F)
REQUISITOS DE ENERGÍA
TENSIÓN DE ALIMENTACIÓN 2,4 a 3,6 VDC, 3,3 V típico 2,6 a 3,6 VDC, 3,3 V típico
CORRIENTE DE RECEPCIÓN (VCC = 3,3 V) 40 mA 40 mA
CORRIENTE DE TRANSMISIÓN (VCC = 3,3 V) 55 mA a 13 dBm; 45 mA a 10 dBm; 35 mA a 0 dBm 900 mA a 30 dBm; 640 mA a 27 dBm; 330 mA a 20 dBm
CORRIENTE DE REPOSO (VCC = 3,3 V) 2,5 uA 2,5 uA
AUTORIZACIONES REGLAMENTARIAS**
ESTADOS UNIDOS ID FCC: MCQ-XBSX ID FCC: MCQ-XBPSX
CANADA CI: 1846A-XBSX IC: 1846A-XBPSX
AUSTRALIA RCM RCM
NUEVA ZELANDA RSM -
BRASIL Anatel
MÉXICO IFT -

*30 dBm típicos a 3,3 V y superiores. La potencia máxima disminuirá a voltajes inferiores.
**El dispositivo salta en 50 canales seleccionados, mediante el comando CM, entre 101 frecuencias disponibles.
***Estimamos los alcances rurales basándonos en una prueba de alcance de 14,5 km (9 mi) con antenas dipolo.
****Alcance estimado asumiendo que el ruido de fondo urbano es aproximadamente 15 dB mayor que el rural. El alcance real depende de la configuración y el nivel de interferencia en su ubicación.
*****Las estimaciones de alcance se basan en un terreno libre con fuentes de interferencia limitadas. El alcance real variará en función de la potencia de transmisión, la orientación del transmisor y el receptor, la altura de la antena transmisora, la altura de la antena receptora, las condiciones meteorológicas, las fuentes de interferencia en la zona y el terreno entre el receptor y el transmisor, incluidas las estructuras interiores y exteriores como paredes, árboles, edificios, colinas y montañas.

**Visite https://www.digi.com/resources/certifications para obtener las certificaciones más recientes.
