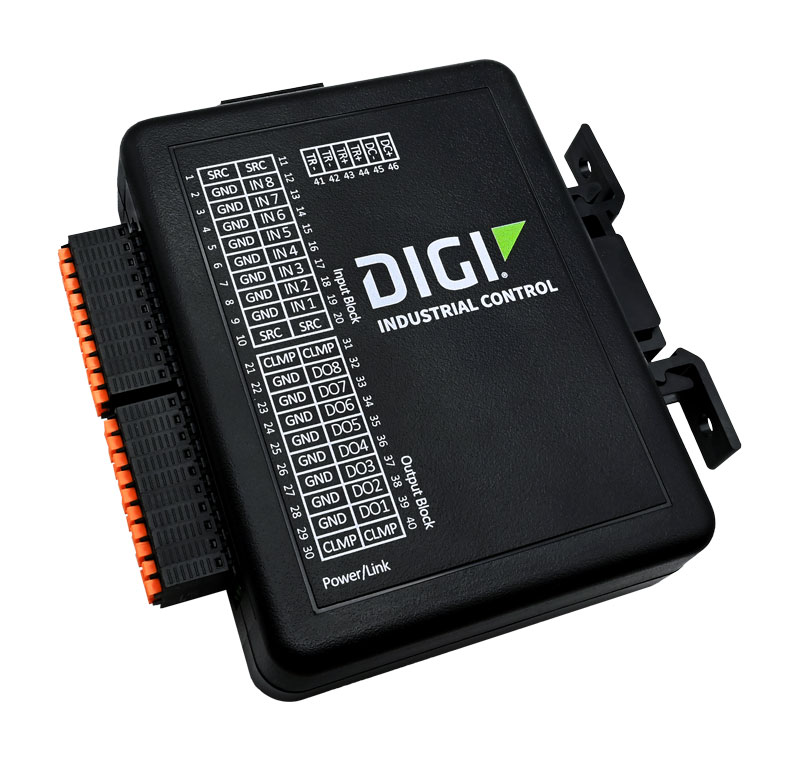

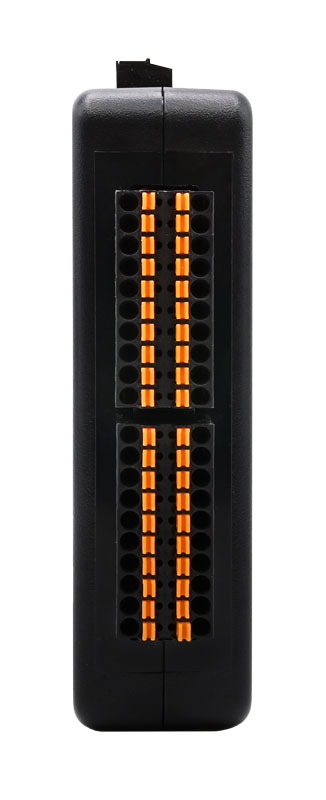

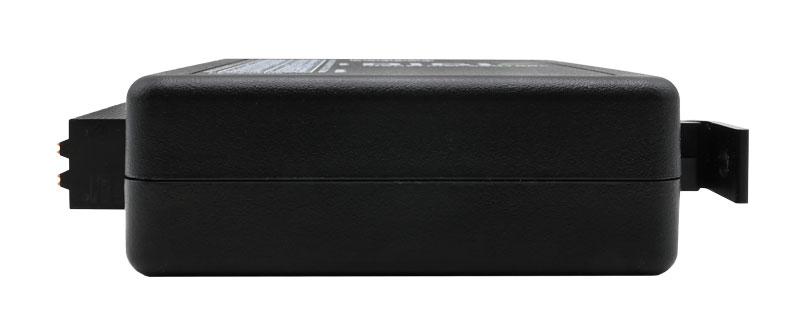

Módulo de E/S Digi Z1201

Mayor escalabilidad para aplicaciones de control y supervisión de E/S remotas


  • Módulo de E/S versátil con clasificación industrial
  • 8 opciones de salida del controlador abierto
  • 8 entradas multimodo configurables como analógicas, digitales o de pulsos
  • Comunicaciones RS-485
  • Compatible con sensores estándar de la industria que van desde 0-5 VDC, 4-20 mA o 0-10 VDC

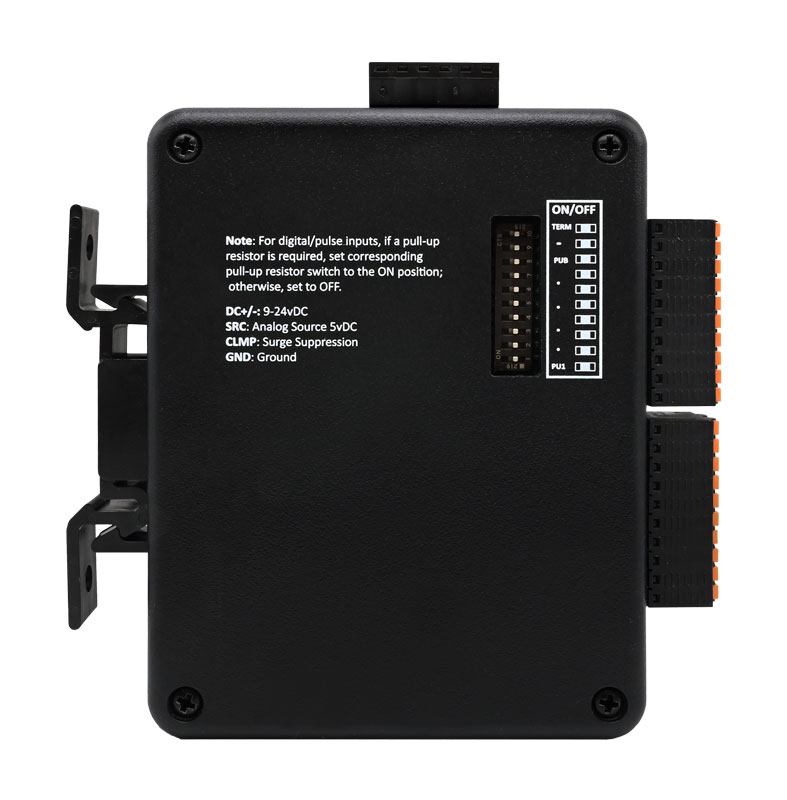

  • Pull-ups seleccionables por interruptor
  • Terminación RS-485 seleccionable por interruptor

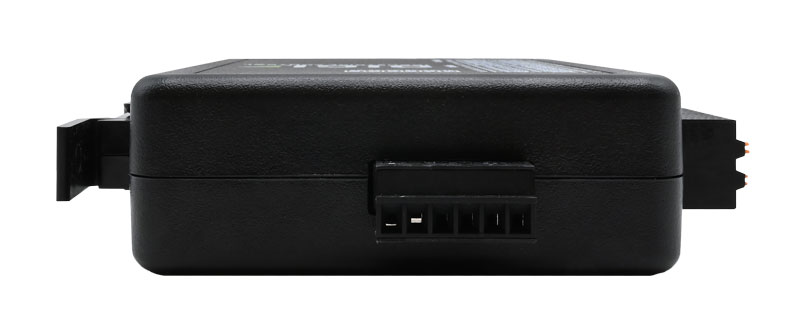

  • Alimentación y comunicaciones en cadena para soportar múltiples módulos de E/S y otros dispositivos RS-485
  • Con revestimiento de conformidad y montaje en carril DIN

Evite el coste extra de un controlador adicional y el esfuerzo de mantener múltiples aplicaciones. Comience con un controlador industrial Digi Z45 y añada E/S conectando módulos de expansión Digi Z1201 para obtener una solución adaptada a su sistema.

Con soporte para varias combinaciones de E/S - relés, digital, analógico, pulsos, entradas y salidas - el módulo de E/S ampliable Digi Z1201 proporciona monitorización y control para casos de uso que requieren combinaciones de E/S únicas.

Los controladores industriales Z45 de Digi admiten lógica en el dispositivo desde cualquier lugar. Nuestros controladores ejecutan lógica de control de complejidad simple a media, similar a la de un controlador lógico programable (PLC).

A diferencia de un PLC, nuestros controladores están diseñados para aplicaciones de E/S remotas y distribuidas en una única solución de extremo a extremo. La comunicación de datos entre los controladores industriales Z45 y los módulos Z1201 se realiza mediante una conexión RS-485 de 2 hilos con direccionamiento y función de pin individual establecida mediante control de programa utilizando nuestra aplicación de control de automatización.

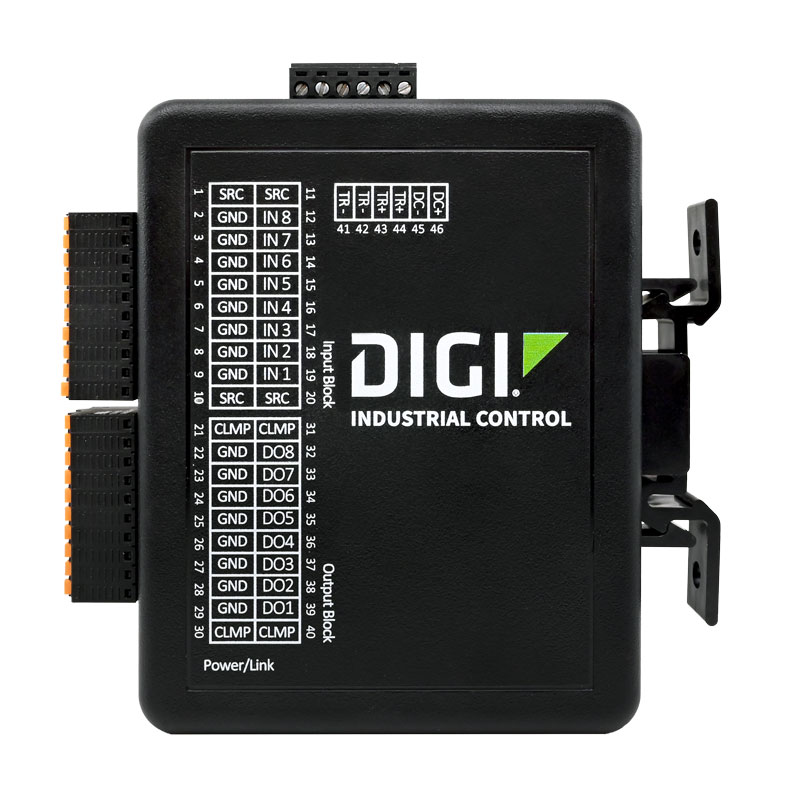

Digi Z1201 es un módulo de E/S multifunción de 16 patillas que consta de 8 salidas de colector y 8 entradas multifunción, cada una de las cuales puede configurarse bajo control de software para funcionamiento analógico, digital o por impulsos. El módulo se puede conectar en cadena para ampliarlo más allá de un único módulo de E/S.

Obtenga un presupuesto personalizado

Danos tus datos y nos pondremos en contacto contigo

ESPECIFICACIONES DIGI Z1201 MÓDULO I/O
CARACTERÍSTICAS GENERALES RS-485, interfaz de 2 hilos
8 salidas de colector abierto, 30 VDC máx.
8 entradas multimodo, 30 VDC máx.
Recuento de impulsos
Entradas analógicas
Salidas digitales
ENTRADAS Tensión máxima de entrada: 30 VDC
Input logic, Low </= 1, High >/= 4
Velocidad de muestreo: 512 Hz
I/O CONFIGURABLE: SALIDAS DIGITALES Capacidad de salida de colector abierto: 30 V 350 mA salida simple, 250 mA con todas las salidas activadas
Frecuencia máxima de actualización: 60 Hz
Modulación por ancho de pulso: 7,8 KHz, resolución de 8 bits
I/O CONFIGURABLE: ENTRADAS ANALÓGICAS Rango de medición: 0-5 VDC
Frecuencia de lectura: 20 Hz
Conversión A/D de entrada analógica: 12 bits con 10 mV
I/O CONFIGURABLE: ENTRADAS DE PULSO Ancho de pulso máximo: 3 mseg.
Máximo recuento almacenado entre lecturas: 32,767
INTERFAZ DE CONTROL RS-485 2 hilos
Protocolo: Control de Automatización Propio
POWER Entrada: 9-24 VDC (fuente externa)
Consumo: 100 mA (excluyendo las entradas activas)
MEDIO AMBIENTE Temperatura de funcionamiento: de -30 °C a 70 °C (de -22 °F a 158 °F)
Humedad: 90% sin condensación

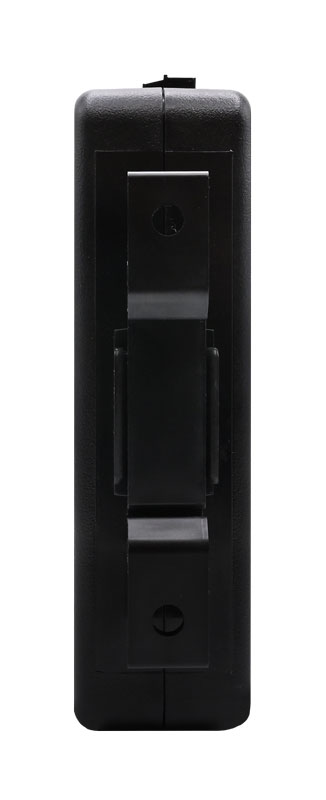

MONTAJE 35 mm DIN
DIMENSIONES 10,719 x 6,02 x 3,33 cm (4,22 x 2,37 x 1,312 pulg.), excluidos el bloque de terminales y el clip DIN
PESO 0,29 kg (0,63 lb), sin adaptador de corriente
GARANTÍA Garantía estándar de 1 año
