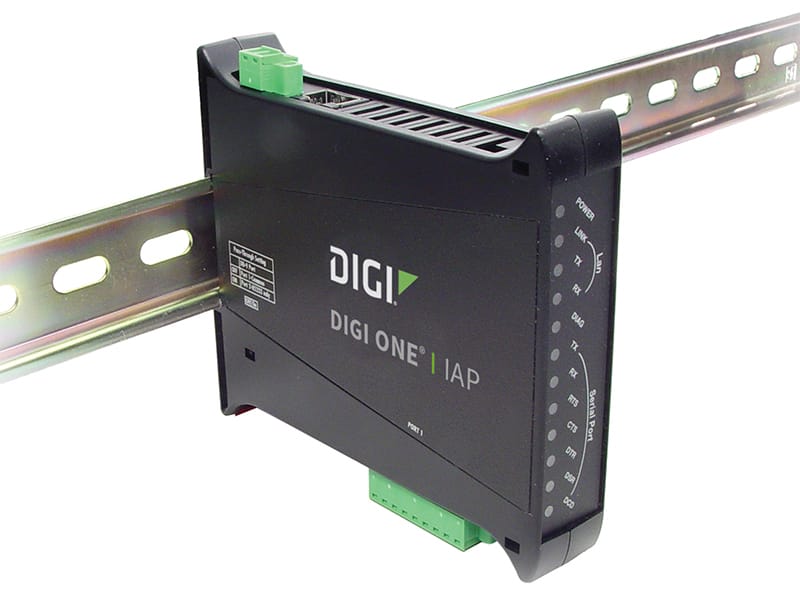

Familia Digi One IAP

Capacidades de conversión multiprotocolo para la integración de la automatización


  • Servidor industrial en serie y puente de protocolo
  • Servidor de dispositivos de 1 puerto reforzado para ubicaciones peligrosas
  • Compatibilidad con multimaestro/multiprotocolo
  • Placa de circuito impreso con revestimiento de conformidad
  • Servidor de dispositivos con 1 puerto serie DB-9 más puerto de paso

Digi One® IAP combina una conectividad serie a Ethernet fiable con la conversión de protocolos y la interoperabilidad. Los usuarios pueden habilitar por IP una amplia gama de dispositivos serie, así como enlazar dos dispositivos industriales. Es ideal para aplicaciones de gestión de dispositivos que requieren soporte de protocolos industriales específicos.

La funcionalidad de servidor serie integrada en Digi One IAP permite conectar cualquier dispositivo serie a una red TCP/IP. Las aplicaciones pueden comunicarse con el dispositivo serie utilizando TCP/UDP o el redirector de puerto COM RealPort® patentado por Digi para el acceso remoto al puerto COM nativo.

Digi One IAP es compatible con diversos protocolos serie y Ethernet, lo que permite a los usuarios establecer un puente entre dispositivos serie y Ethernet, o ambos. El acceso multimaestro permite que varios maestros se comuniquen con un solo esclavo a través de los protocolos. Digi One IAP convierte los datos ASCII de los dispositivos serie en protocolos Ethernet. Un puerto serie adicional puede actuar como puerto de paso, permitiendo que los dispositivos locales se comuniquen con una unidad esclava sin interrumpir la conexión serie-Ethernet.

Especificaciones Digi One IAP Digi One IAP Haz
Características
Gestión Configuración HTTP, Autoridad Portuaria Digi-herramienta de diagnóstico y autodescubrimiento de la gestión remota, SNMP (lectura/escritura)
Protocolos Telnet, Telnet inverso, RFC2217, servicios de socket TCP/UDP, PPP, DHCP/RARP, ARP-Ping, IP estática para la asignación de direcciones IP, soporte para 64 conexiones de socket simultáneas, ASCII, Modbus RTU/ASCII, Modbus/TCP
Software Redirector de puerto COM patentado RealPort para puertos COM/TTY para Microsoft® Windows®, UNIX® y Linux®.
Seguridad SSHv2, SSL, TLS, HTTPS
Sistemas operativos Linux®, Windows® 2000, Windows® XP, Windows® 7, Windows® 8, Windows® 8.1, Windows® 10, Windows Server® 2003, Windows Server® 2008, Windows Server® 2019, Windows Server® 2016, Windows Server® 2012. Nota: Los servicios de socket TCP/UDP son independientes del sistema operativo.
LEDs de estado Señales en serie, alimentación, Ethernet y diagnóstico
Dimensiones (L x A x P) 12,00 cm x 2,30 cm x 10,10 cm (4,70 in x 0,90 in x 4,0 in)
Peso 64,0 g (2,5 oz)
Otros Módem completo y control de flujo por hardware, firmware actualizable por Flash, latencia de serie sobre Ethernet de 6 ms, montaje en carril DIN de 35 mm Placa de circuito impreso con revestimiento de conformidad, módem completo y control de flujo por hardware, firmware actualizable por flash, latencia de serie sobre Ethernet de 6 ms, montaje en carril DIN de 35 mm
Interfaces
Puertos serie 1 RS-232/422/485 (seleccionable mediante interruptor)
Conector de serie Conector de terminal de tornillo o DB-9M; el DB-9M puede actuar como un segundo puerto RS-232 directo o puede utilizarse como puerto de paso para el conector de terminal de tornillo
Rendimiento en serie Hasta 230 Kbps
Capa física de Ethernet 10/100Base-T
Requisitos de potencia
Entrada de energía 9 - 30 VDC @ 0,5 Amps máx.
Fuente de alimentación Terminal de tornillo extraíble para la alimentación (fuente de alimentación no incluida)
Ethernet con alimentación Compatibilidad con 802.3af (midspan y endspan) y capacidad de conmutación por error cuando se utiliza con una entrada de 9-30 V CC N/A
Protección contra sobretensiones del producto (ESD) Aislamiento de 2 kV entre la fuente de alimentación y el producto de tierra en serie cuando se utiliza con la fuente de alimentación Digi
Medio ambiente
Temperatura de funcionamiento 0° C a +60° C (32° F a +140° F) -35° C a +74° C (-31° F a +165° F)
Humedad relativa 5% a 90% (sin condensación)
Aislamiento Ethernet 1500 VAC mín. según IEEE 802.3/ANSI X3.263
Protección del puerto serie (ESD) Modelo de cuerpo humano de 15 kV
Autorizaciones reglamentarias
Seguridad UL 1950, UL 1604 (Clase 1, Div. 2), CSA 22.2 No 950, EN60950
Emisiones/inmunidad FCC Parte 15 (Clase A), ICES-003 (Clase A), CE, AS3548, EN6100-6-2 + EN55024, EN55022 (Clase A)


Familia Digi One IAP - Arriba

Familia Digi One IAP - Parte inferior
