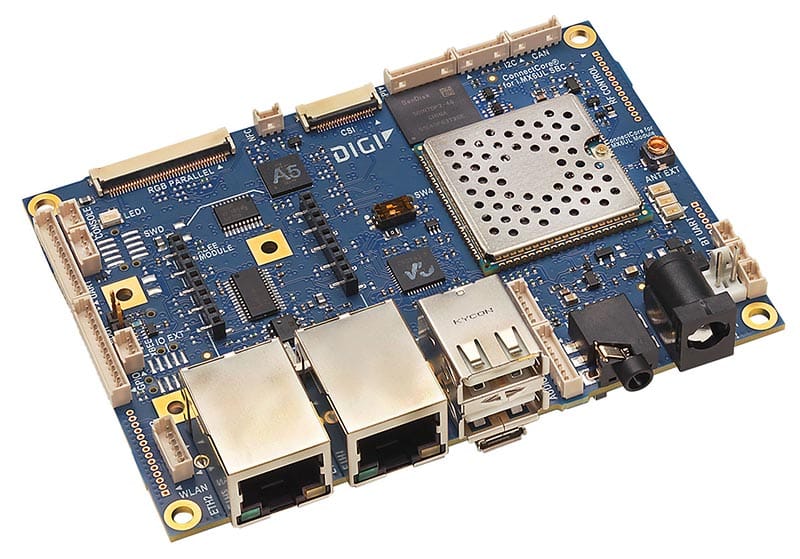

Digi ConnectCore 6UL SBC Pro

Ordenador monoplaca conectado, potente y seguro, con factor de forma estándar y con total flexibilidad de diseño.


  • Solución potente y flexible en formato Pico-ITX
  • Listo para la producción con un esfuerzo mínimo de diseño de hardware
  • Diseño robusto con rango de temperatura de funcionamiento industrial
  • Conectividad Wi-Fi 802.11ac de doble banda precertificada
  • Bluetooth® 5, con soporte de Bluetooth Low Energy
  • Soporte inmediato para la conectividad celular
  • Etiqueta integrada compatible con el Foro NFC Tipo 2
  • Doble red Ethernet 10/100 Mbit
  • Pantalla y cámara integradas
  • Amplia interfaz y soporte de periféricos
  • BSP completo de Yocto Project® Linux® con código fuente
  • Marco de seguridad de dispositivosDigi TrustFence

Digi ConnectCore 6UL SBC Pro ofrece lo último en ordenadores de placa única NXP i.MX6UL conectados, con capacidades completas y una flexibilidad de diseño sin precedentes.

Sus exclusivas opciones de conectividad inalámbrica precertificada ofrecen Wi-Fi 802.11a/b/g/n/ac y Bluetooth® 5, incluido Bluetooth Low Energy. Las opciones de integración celular listas para usar mediante el módem celular Digi XBee® precertificado o el módem PCI Express Mini Card de terceros le permiten integrar la conectividad celular sin el coste y la complejidad habituales.

La completa compatibilidad de Digi con Linux incluye el marco de seguridad de dispositivos Digi TrustFence® integrado con soporte para el arranque seguro, sistemas de archivos cifrados, puertos protegidos y mucho más.

Construya dispositivos integrados conectados y seguros con Digi TrustFence

TrustFence

La seguridad de los dispositivos es un aspecto de diseño crítico para todos los dispositivos conectados. El ConnectCore 6UL combina una plataforma de módulos seguros con un completo marco de software de seguridad para dispositivos integrados. Construya hoy productos que le proporcionen a usted y a sus clientes una plataforma de producto segura ahora y en el futuro.

  • Marco de software de seguridad para dispositivos gestionados
  • Integración de la plataforma U-Boot y Linux
  • Arquitectura transparente y preparada para el futuro
  • Cero esfuerzo de implementación

Más información

i.MX 6UltraLite

El procesador industrial de la familia i.MX6 de mayor eficiencia energética, menor coste y más pequeño

Construido sobre el procesador de aplicaciones NXP i.MX6UL, el ConnectCore 6UL es el motor de comunicación inteligente para los dispositivos conectados seguros de hoy en día en aplicaciones industriales. Integra a la perfección Ethernet dual y Wi-Fi de doble banda precertificada (802.11a/b/g/n/ac) con conectividad Bluetooth 4.2.

TrustFenceProyecto YoctoBluetoothAlianza Wi-FiNXP Gold PartnerDigi XBeeDesarrollado por AWS

Especificaciones Digi ConnectCore 6UL SBC PRO
RENDIMIENTO*
PROCESADOR DE APLICACIONES NXP i.MX6UL-2, ARM® Cortex®-A7 a 528 MHz, 128 KB de caché L2, con coprocesador NEON™ MPE (Media Processor Engine)
MEMORIA 256 MB NAND flash, 256 MB DDR3 (CC-SBP-WMX-JN58); 1 GB NAND flash, 1 GB DDR (CC-SBP-WMX-JN7A)
CONECTIVIDAD DE RED POR CABLE
ETHERNET 2 x 10/100 Mbit Ethernet
CONECTIVIDAD DE RED INALÁMBRICA
WI-FI Banda dual 802.11a/b/g/n/ac 1x1 (MCS 0-9)
BLUETOOTH Bluetooth 5, con soporte de Bluetooth Low Energy
ANTENAS Conector de antena U.FL o MMCX integrado en el módulo para Wi-Fi y Bluetooth, opción de antena NFC externa
NFC NXP NTAG con captación de energía, activación por detección de campo, compatible con ISO 14443A y NFC Forum Type 2 Tag
DIGI XBEE® RF Toma de corriente estándar Digi XBee
PERIHPERALS/INTERFACES
ETHERNET 2 x RJ-45 (10/100 Mbit)
USB 2 x USB Host (doble Tipo-A), 1 x USB Host (cabezal de 6 pines ), 1 x USB OTG (micro-USB)
PANTALLA RGB paralelo de 24 bits (cabecera de 40 pines), y LVDS de 18 bits (cabecera de 20 pines)
CÁMARA CSI paralelo de 8 bits (cabecera de 20 pines)
GPIO Cabezal de 14 pines (8 x GPIO, 1 x táctil)
UART / CONSOLA Cabezal de 14 pines (1 x dos hilos, 2 x cuatro hilos, uno compartido con la toma XBee), cabezal de 3 pines (consola)
OTRAS CONECTIVIDADES 1 x I2C (cabezal de 6 pines), 1 x SPI (cabezal de 8 pines), 2 x CAN (cabezal de 6 pines)
TARJETA PCI EXPRESS MINI Soporte de tarjetas de medio tamaño y tamaño completo, con soporte de ranura Micro SIM a bordo
CONTROL RF Cabezal de 14 pines (habilitación/deshabilitación de Wi-Fi, habilitación/deshabilitación de Bluetooth, Wakeup, PCM, control de LTE, coexistencia de GPS)
ALMACENAMIENTO EXTERNO microSD , flash eMMC de 4 GB integrada para el almacenamiento de datos
AUDIO Toma de auriculares de 3,5 mm, cabezal de 6 pines (altavoz), cabezal de 8 pines (entrada de línea, micrófono, salida de línea)
BOTONES / INTERRUPTORES Encendido, reinicio, usuario, selección de arranque (NAND/microSD), RF (activación de Wi-Fi, activación de Bluetooth), selección de antena (U.FL en el módulo/MMCX en la placa)
DEBUG Tag-Connect para JTAG y SWD
POWER Salida de 3,3 V (cabezal de 2 pines), salida de 5 V (cabezal de 2 pines), batería (cabezal de 2 pines)
LEDS Potencia, 3 x Usuario
CERTIFICACIONES**
AUTORIZACIONES DE RADIO EE.UU., Canadá, UE, Japón, Australia, Nueva Zelanda
EMISIONES / INMUNIDAD / SEGURIDAD FCC Parte 15 Clase B, EN 55022 Clase B, EN 61000-3-2, EN 61000-3-3, ICES-003 Clase B, VCCI Clase II, AS 3548, FCC Parte 15 Subparte C Sección 15.247, IC (Industry Canada), RSS-210 Edición 5 Sección 6.2.2(o), EN 300 328, EN 301 489-17, EN 55024, EN 301 489-3, Seguridad (equivalente a UL/UL)
REQUISITOS DE ENERGÍA
TENSIÓN DE ALIMENTACIÓN 5 V @ 3,2 A (típico, según el caso de uso); consulte las notas del producto del módulo ConnectCore 6UL para obtener orientación sobre el consumo de energía sólo del módulo
CONECTORES DE ALIMENTACIÓN Conector de barril de bloqueo (2 mm), o conector de alimentación dedicado (cabezal de 3 pines)
MEDIO AMBIENTE
TEMPERATURA DE FUNCIONAMIENTO De -40° C a 85° C (de -40° F a 185° F)
TEMPERATURA DE ALMACENAMIENTO De -50° C a +125° C (de -58° C a 257° F)
HUMEDAD RELATIVA Humedad relativa del 5% al 90% (sin condensación)
VERIFICACIÓN DEL DISEÑO Temperatura: IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78; Vibración/choque: IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, HALT
MECÁNICA
DIMENSIONES 100 mm x 72 mm (4,0 in x 2,83 in)
GARANTÍA
GARANTÍA DEL PRODUCTO 1 año

* Rellena el módulo ConnectCore 6UL P/N CC-WMX-JN58-NE (montaje LGA).
** Certificaciones finales pendientes.

Dibujos mecánicos
