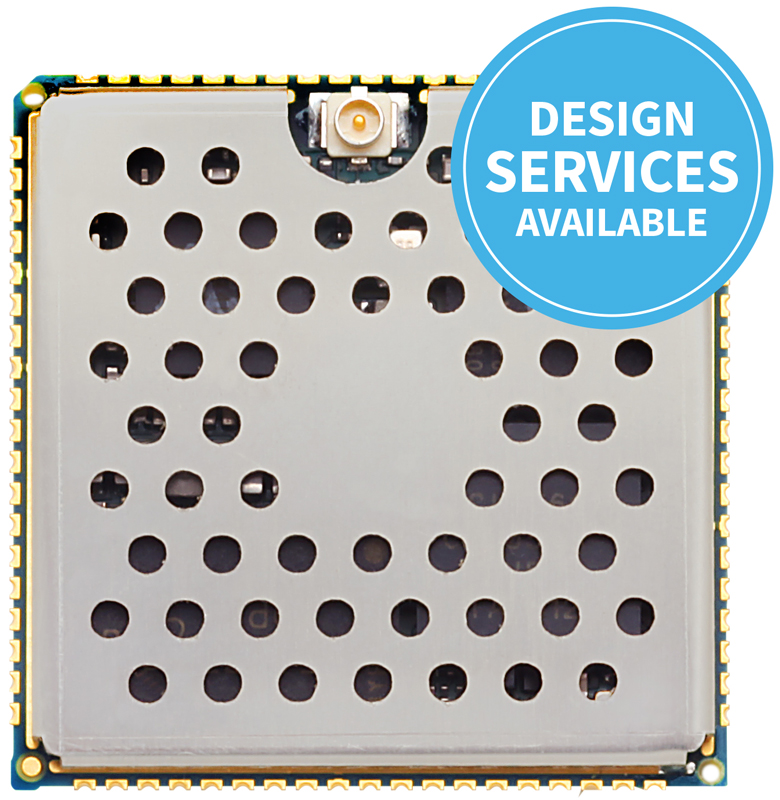

Digi ConnectCore 6UL

Sistema en módulo integrado inteligente y conectado basado en el NXP i.MX6 UL, con soporte de software Linux llave en mano en un formato del tamaño de un sello

Plataforma de sistema en módulo del tamaño de un sello, segura y conectada
NXP i.MX6UL, Cortex-A7 a 528 MHz
256 MB / 512 MB / 1 GB NAND flash, 256 MB / 512 MB / 1 GB DDR3
Factor de forma Digi SMTplus™ de bajo perfil pendiente de patente
Digi Microcontroller Assist™ integrado para modos de ultrabajo consumo de 2,5 µA
Opción de 802.11a/b/g/n/ac + Bluetooth® 5 precertificada
Conectividad Ethernet 10/100 dual integrada
Marco de seguridad para dispositivos integradosDigi TrustFence
Plataforma de software Linux® embebido sin derechos de autor
Desarrollo llave en mano disponible en Digi WDS

Vista general Números de pieza y accesorios Especificaciones Contenido relacionado

El módulo Digi ConnectCore® 6UL ofrece una plataforma conectada System-on-Module segura y extremadamente rentable que es ligeramente más grande que un sello de correos.

Su factor de forma de montaje en superficie Digi SMTplus™ pendiente de patente le permite elegir entre una integración de diseño simplificada que aprovecha la tecnología SMT fundida en el borde, probada y fácil de usar, o una opción LGA versátil para obtener la máxima flexibilidad de diseño con acceso a prácticamente todas las interfaces.

Construido sobre el procesador de aplicaciones NXP i.MX6UL UltraLite, el módulo es el motor de comunicación inteligente para los dispositivos conectados seguros de hoy en día. Integra a la perfección Ethernet dual y Wi-Fi de doble banda precertificada (802.11a/b/g/n/ac) con conectividad Bluetooth 5.

La seguridad de los dispositivos embebidos es un aspecto de diseño crítico para el creciente número de aplicaciones conectadas ("IoT") y el ConnectCore 6UL elimina las barreras de implementación al proporcionarle Digi TrustFence, una plataforma de módulo seguro totalmente integrada con soporte completo de software Linux.

El tamaño más pequeño y sin concesiones

El factor de forma más pequeño. Menor potencia. Con cable o sin cable. Precertificado. La única solución de plataforma SOM i.MX6UL UltraLite para todos sus dispositivos conectados.

El tamaño más pequeño y sin concesiones

Digi SMTplus™ para la flexibilidad de diseño y fabricación

Factor de forma Digi SMTplus pendiente de patente para una construcción/coste optimizados

Tamaño ultracompacto de 29 x 29 mm con un montaje fiable de perfil bajo
Diseño simplificado y optimizado en costes y flexibilidad de fabricación
- LGA de 245 pastillas (universal), o de 76 pastillas (simple), vías de borde almenadas
- Reducción del número de capas de la placa base para aplicaciones más sencillas
- Sin coste de conector de placa, sin dependencia de suministro de conector de placa
Sólo con coladas de borde simplificadas (~76),
o LGA versátil (~245 a 1,27 mm de paso) para una mayor flexibilidad de diseño

Diseñado para la recogida y colocación automatizada

Fabricación muy rentable en aplicaciones de bajo y alto volumen
Las vias de borde moldeadas también permiten la colocación manual de prototipos

Huella común

Fabricación muy rentable en aplicaciones de bajo y alto volumen
Las vias de borde moldeadas también permiten la colocación manual de prototipos

Construya dispositivos integrados conectados y seguros con Digi TrustFence

TrustFence

La seguridad de los dispositivos es un aspecto de diseño crítico para todos los dispositivos conectados. El ConnectCore 6UL combina una plataforma de módulos seguros con un completo marco de software de seguridad para dispositivos integrados. Construya hoy productos que le proporcionen a usted y a sus clientes una plataforma de producto segura ahora y en el futuro.

Marco de software de seguridad para dispositivos gestionados
Integración de la plataforma U-Boot y Linux
Arquitectura transparente y preparada para el futuro
Cero esfuerzo de implementación

Más información

i.MX 6UltraLite

El procesador industrial de la familia i.MX6 de mayor eficiencia energética, menor coste y más pequeño

Basado en el procesador de aplicaciones NXP i.MX6UL, el ConnectCore 6UL es el motor de comunicación inteligente para los dispositivos conectados seguros de hoy en día en aplicaciones industriales. Integra a la perfección Ethernet dual y Wi-Fi de doble banda precertificada (802.11a/b/g/n/ac) con conectividad Bluetooth 5.

Industrias clave

Componentes para dispositivos médicos Red inteligente

Descargar hoja de datos

Manuales y guías de usuario

Dibujos mecánicos

Productos relacionados

Añadir para comparar

Integración de productos Digi

Los ingenieros de Digi WDS pueden personalizar los componentes de hardware y los productos de software de Digi para acelerar su tiempo de comercialización.

Servicios de diseño inalámbrico

Productos relacionados

Digi ConnectCore 6UL SBC Pro

Digi ConnectCore 6N SBC

Digi XBee Zigbee

Kits
	Digi ConnectCore Kit de desarrollo 6UL	CC-WMX6UL-KIT	Cómo comprar


Digi ConnectCore 6UL - 528 MHz, temperatura industrial, 1 GB SLC NAND, 1 GB DDR3, doble Ethernet 10/100, 802.11a/b/g/n/ac, Bluetooth® 5	CC-WMX-JN7A-NE	Cómo comprar
ConnectCore 6UL - 528 MHz, temp. industrial, 512 MB SLC NAND, 512 MB DDR3, doble Ethernet 10/100, 802.11a/b/g/n/ac, Bluetooth® 5	CC-WMX-JN69-NN	Cómo comprar
Digi ConnectCore 6UL - 528 MHz, Temp. industrial, 512 MB SLC NAND, 256 MB DDR3, Ethernet 10/100 dual, 802.11a/b/g/n/ac, Bluetooth® 5	CC-WMX-JN59-NN	Cómo comprar
Digi ConnectCore 6UL - 528 MHz, Temp. industrial, 256 MB SLC NAND, 256 MB DDR3, Ethernet 10/100 dual, 802.11a/b/g/n/ac, Bluetooth® 5	CC-WMX-JN58-NE	Cómo comprar

SBCs
	Digi ConnectCore 6UL SBC Pro	CC-SBP-WMX-JN58	Cómo comprar
	Digi ConnectCore 6UL SBC Pro 1GB flash 1GB RAM	CC-SBP-WMX-JN7A	Cómo comprar

Accesorios
	Kit de aplicación LCD, que incluye un panel LCD WXGA (alta resolución) de 10 pulgadas	CC-ACC-LCDH-10	Cómo comprar


Digi ConnectCore 6UL - 528 MHz, temperatura industrial, 1 GB SLC NAND, 1 GB DDR3, doble Ethernet 10/100	CC-MX-JN7A-Z1	Cómo comprar
ConnectCore 6UL - 528 MHz, temp. industrial, 512 MB SLC NAND, 512 MB DDR3, doble Ethernet 10/100	CC-MX-JN69-ZN	Cómo comprar
Digi ConnectCore 6UL - 528 MHz, temperatura industrial, 256 MB SLC NAND, 256 MB DDR3, doble Ethernet 10/100	CC-MX-JN58-Z1	Cómo comprar

Servicios y asistencia
	Servicios en la nube Los servicios en la nube ConnectCore® de Digi permiten a los fabricantes de equipos originales de una amplia gama de sectores crear dispositivos conectados con funciones de panel de control remoto, servicio y aplicación utilizando los módulos de sistema (SOM) de Digi ConnectCore .		Empezar a trabajar
	Servicios de seguridad Mantener la seguridad de los dispositivos conectados tras el lanzamiento del producto es todo un reto. Los servicios de seguridad Digi ConnectCore® permiten a los clientes mantener la seguridad de los productos.		Empezar a trabajar
	Servicios de asistencia Obtenga la ayuda que necesita para implantar, gestionar, conectar, personalizar y mejorar su solución Digi.		Empezar a trabajar
	Servicios de diseño inalámbrico Los servicios de diseño inalámbrico de Digi ayudan a las empresas a resolver problemas de negocio integrando tecnologías inalámbricas para crear productos M2M innovadores.		Empezar a trabajar

Especificaciones	Digi ConnectCore 6UL
CARACTERÍSTICAS
PROCESADOR DE APLICACIONES	NXP i.MX6UL-2, ARM® Cortex®-A7 a 528 MHz, 128 KB de caché L2, con coprocesador NEON™ MPE (Media Processor Engine) y controlador DMA inteligente programable (SDMA).
MEMORIA	256 MB / 512 MB / 1 GB NAND flash, 256 MB / 512 MB / 1 GB DDR3
PMIC	NXP PF3000
VÍDEO/GRÁFICO	Canal de procesamiento de píxeles 2D (PXP) para la conversión del espacio de color, el escalado, la mezcla alfa y la rotación, pantalla LCD paralela de 8 /16 /18 /24 bits hasta WXGA (1366x768), CSI paralela de 8 /10 /16 /24 bits con soporte BT.656
SEGURIDAD**	TRNG compatible con AIS-31, coprocesador de cifrado/descifrado ECC/AES256/TDES/ RSA, SHA-1/224/256, coprocesador FameXE PKI compatible con RSA de 4096 bits y ECC/ ECDSA de 544 bits, RTC seguro, JTAG seguro, almacenamiento seguro, gestión segura de claves, SPA/DPA/DFA (protección contra ataques de energía/limitación/fallo), monitor de manipulación, marco de seguridad integrado Digi TrustFence
PERIFÉRICOS/INTERFACES	1 puerto MMC 4.5/SD 3.0/SDIO dedicado (1-/2-4 bits), 2 USB 2.0 OTG con PHY, 3 I2S/SAI, 1 S/PDIF Tx/Rx, 2 FlexCAN (2.0b), 4 I2C, 4 SPI, 7 UART, 4 temporizadores, 8 PWM, 3 Watchdog, 2 ADC de 12 bits (10 canales) con controlador táctil de 4 hilos/5 hilos, hasta 103 GPIOs
BUS EXTERIOR	Dirección de 16 bits / datos de hasta 16 bits (modos multiplexado y no multiplexado)
ETHERNET	MAC doble de 10/100 Mbit Ethernet + IEEE 1588
WIRELESS	802.11a/b/g/n/ac 1x1 (MCS 0-9), Bluetooth 5 con autenticación/cifrado WPA2-Enterprise para conexiones Wi-Fi
MCA™ MICROCONTROLADOR ASSIST	ARM® Cortex®-M0+ de muy bajo consumo, hasta 48 MHz (NXP Kinetis KL03: KL03P24M48SF0)
TEMPERATURA DE FUNCIONAMIENTO	Industrial: de -40 °C a 85 °C (de -40 °F a 185 °F); según el caso de uso y el diseño de la caja o el sistema
TEMPERATURA DE ALMACENAMIENTO	-50 °C a 125 °C (-58 °F a 257 °F)
HUMEDAD RELATIVA	Humedad relativa del 5% al 90% (sin condensación)
AUTORIZACIONES DE RADIO	Estados Unidos, Canadá, UE, Japón, Australia/Nueva Zelanda, Brasil
EMISIONES / INMUNIDAD / SEGURIDAD	FCC Parte 15 Clase B, EN 55022 Clase B, EN 61000-3-2, EN 61000-3-3, ICES-003 Clase B, VCCI Clase II, AS 3548, FCC Parte 15 Subparte C Sección 15.247, IC (Industry Canada), RSS-210 Edición 5 Sección 6.2.2(o), EN 300 328, EN 301 489-17, EN 55024, EN 301 489-3, Safety UL/UR (o equivalente)
VERIFICACIÓN DEL DISEÑO	Temperatura: IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78; vibración/choque: IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, HALT
MONTAJE / NÚMERO DE PINES	Huella común de montaje en superficie Digi SMTplus* utilizando almohadillas de borde almenado de 76 almohadillas (paso de 1,27 mm) o la opción LGA de 245 almohadillas (paso de 1,27 mm)
DIMENSIONES MECÁNICAS	29 mm x 29 mm x 3,5 mm (1,14 in x 1,14 in x 0,14 in)
CONSUMO DE ENERGÍA	Modo inactivo (Linux activado, sin red): 100 mA a 5 V Modo inactivo (Linux activo, con un 25% de transmisión Wi-Fi): 118 mA a 5V Modo en espera (con actualización de memoria): 6 mA a 5 V
MODOS DE ULTRA BAJO CONSUMO	Modo de activación por evento: 2,5 µA a 3 V (i.MX6UL apagado, MCA LLS con comparador HS activo) Modo de activación programada: 2,5 µA a 3 V (i.MX6UL apagado, MCA LLS con comparador HS activo)
POTENCIA MÁXIMA DE RADIOFRECUENCIA	63,1 mW
BANDA DE FRECUENCIAS DE FUNCIONAMIENTO	2402 - 2480 MHz; 5,250 - 5,350 GHz; 5,470 - 5,725 GHz
GARANTÍA DEL PRODUCTO	3 años

* Patente pendiente

** DIGI ConnectCore 6UL productos tienen las funciones criptográficas implementadas sólo dentro de los siguientes: Digi TrustFence® Embedded Security Framework (los algoritmos criptográficos se implementan en Linux OS v. 4.1.38), el módulo Wi-Fi (802.11a/b/g/n/ac) y el módulo Bluetooth 5. Las funciones y capacidades criptográficas y de otro tipo de Digi TrustFence® Embedded Security Framework se aceleran mediante el procesador NXP i.MX6UL integrado. El procesador en sí no se utiliza como módulo criptográfico independiente y no realiza ninguna función criptográfica por sí mismo.
