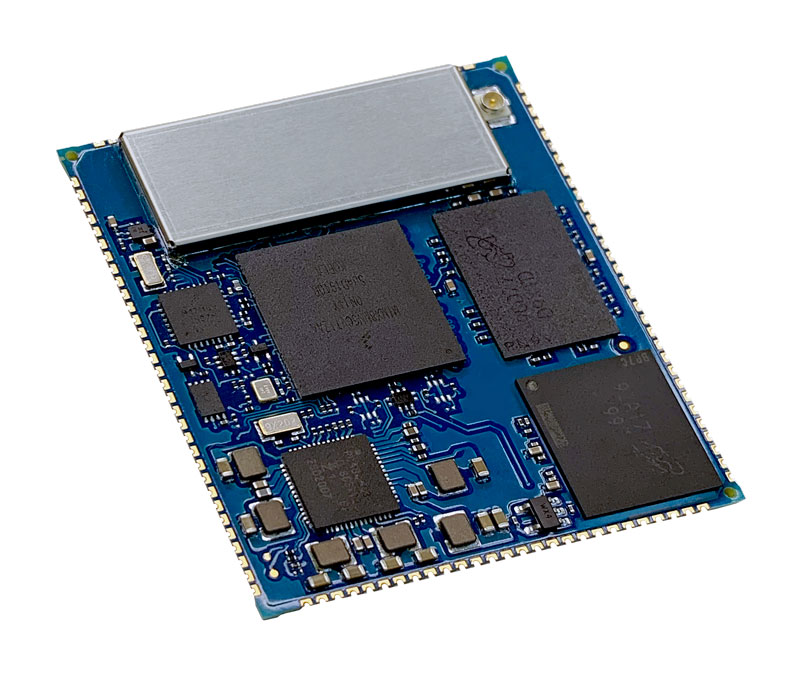

Digi ConnectCore 8M Nano SOM basado en NXP i.MX 8M Nano

Sistema en módulo integrado basado en el procesador NXP i.MX 8M Nano; diseñado para la longevidad y la escalabilidad en aplicaciones industriales IoT

Sistema en módulo industrial i.MX 8M Nano de núcleo simple o cuádruple
Factor de forma Digi SMTplus® (40 mm x 45 mm) para una máxima fiabilidad y libertad de diseño
Gestión de la energía con soporte de hardware y software para diseños de bajo consumo
Funciones de pantalla y cámara con aceleración por hardware
Conectividad 802.11a/b/g/n/ac 1x1 de doble banda precertificada y Bluetooth® 5
Perfecta integración del módem celular y Digi XBee
Integración de servicios de computación en la nube y de borde
Seguridad, identidad y privacidad integradas en el dispositivo con Digi TrustFence®.
Gestión remota con Digi ConnectCore® Cloud Services
Compatibilidad con Digi Embedded Yocto Linux

Vista general Números de pieza y accesorios Especificaciones Contenido relacionado Comparar SOM

Digi ConnectCore® 8M Nano, basado en el procesador de aplicaciones NXP® i.MX 8M Nano, es una plataforma integrada de sistema en módulo (SOM).

El Nano está diseñado para una amplia gama de aplicaciones industriales, médicas, agrícolas y de transporte, incluyendo Internet de las Cosas (IoT), interfaz hombre-máquina (HMI), monitorización de equipos, audio/voz, edge computing y aprendizaje automático (por ejemplo, detección de anomalías).

Digi ConnectCore 8M Nano incorpora hasta 4 núcleos Arm® Cortex®-A53 de bajo consumo y 1 núcleo Cortex-M7, lo que le permite minimizar el consumo de energía manteniendo un alto nivel de rendimiento.

Este SOM está diseñado para la fiabilidad industrial y los ciclos de vida de producto de más de 10 años de los dispositivos integrados. Ayuda a los OEM a reducir sus costes de I+D y desarrollo y a obtener un menor coste total de propiedad aprovechando la conectividad inalámbrica precertificada, la gestión remota, la integración en la nube y una completa plataforma de software Linux® basada en Yocto Project®.

Además, Digi TrustFence® permite a los desarrolladores de OEM integrar funciones críticas de seguridad y privacidad de datos en sus productos.

Descargar hoja de datos

Manuales y guías de usuario

Productos relacionados

Añadir para comparar

NUEVO

Digi ConnectCore Control por voz

Control de voz sin contacto fácil de integrar en el borde para controlar el dispositivo con las manos libres en cualquier aplicación interactiva

Empezar ahora

Digi ConnectCore 8M Nano

El kit de desarrollo más completo de i.MX 8M Nano

El Digi ConnectCore 8M Nano es un sistema embebido en módulo (SOM) que apoya el rápido desarrollo de productos con completas herramientas de desarrollo de software embebido de código abierto y escalable, conectividad inalámbrica precertificada, integración en la nube y seguridad incorporada. Lance el diseño de su próximo producto con Digi ConnectCore 8M Nano.

Ya están disponibles los kits de desarrollo

Integración de productos Digi

Los ingenieros de Digi WDS pueden personalizar los componentes de hardware y los productos de software de Digi para acelerar su tiempo de comercialización.

Servicios de diseño inalámbrico

Productos relacionados

Digi ConnectCore 8X

Digi ConnectCore 6UL

Comparar SOMs

Kits
	Digi ConnectCore 8M Nano Development Kit	CC-WMX8MN-KIT	Cómo comprar


Digi ConnectCore 8M Nano, Quad Core, 8 GB eMMC, 1 GB LPDDR4, inalámbrico	CC-WMX-FS7D-NN	Cómo comprar
Digi ConnectCore 8M Nano, SoloLite Core, 8 GB eMMC, 512 MB LPDDR4, inalámbrico	CC-WMX-FR6D-NN	Cómo comprar
Digi ConnectCore 8M Nano, Quad Core, 8 GB eMMC, 1 GB LPDDR4, Ethernet	CC-MX-FS7D-ZN	Cómo comprar
Digi ConnectCore 8M Nano, SoloLite Core, 8 GB eMMC, 512 MB LPDDR4, Ethernet	CC-MX-FR6D-ZN	Cómo comprar

Accesorios
	Kit de aplicación LCD, que incluye un panel LCD WXGA (alta resolución) de 10 pulgadas	CC-ACC-LCDH-10	Cómo comprar

Adaptador SMARC
	Adaptador SMARC de Digi Los diseños de referencia de SOM y SBC del adaptador SMARC® ofrecen la máxima flexibilidad y escalabilidad para los SOM ConnectCore® de Digi.		Empezar a trabajar

Servicios y asistencia
	Servicios en la nube Los servicios en la nube ConnectCore® de Digi permiten a los fabricantes de equipos originales de una amplia gama de sectores crear dispositivos conectados con funciones de panel de control remoto, servicio y aplicación utilizando los módulos de sistema (SOM) de Digi ConnectCore .		Empezar a trabajar
	Servicios de seguridad Mantener la seguridad de los dispositivos conectados tras el lanzamiento del producto es todo un reto. Los servicios de seguridad Digi ConnectCore® permiten a los clientes mantener la seguridad de los productos.		Empezar a trabajar
	Servicios de asistencia Obtenga la ayuda que necesita para implantar, gestionar, conectar, personalizar y mejorar su solución Digi.		Empezar a trabajar
	Servicios de diseño inalámbrico Los servicios de diseño inalámbrico de Digi ayudan a las empresas a resolver problemas de negocio integrando tecnologías inalámbricas para crear productos M2M innovadores.		Empezar a trabajar

ESPECIFICACIONES	Digi ConnectCore® 8M Nano
PROCESADOR DE APLICACIONES	NXP® i.MX8 Nano Hasta 4 núcleos Cortex®-A53 a 1,4 GHz 1x núcleo Cortex-M7 a 600 MHz para procesamiento en tiempo real
MEMORIA	Hasta 8 GB de eMMC, hasta 1 GB de LPDDR4 (16 bits)
PMIC	NXP PCA9450A
GRÁFICOS	Unidad de procesamiento gráfico: GC7000UL con soporte para OpenCL y Vulkan 2 sombreado 123 millones de triángulos / seg. 0,8 giga píxeles / seg. 12,8 GFLOPs 32 bits / 12,8 GFLOPs 16 bits Soporta OpenGL ES 1.1, 2.0, 3.0, OpenCL Frecuencia de reloj de sombreado de 500 MHz Controlador de pantalla LCDIF, compatible con la visualización de hasta 1080p 60fps a través de MIPI DSI; MIPI DSI (4 carriles) con PHY (interfaz de pantalla), MIPI CSI (4 carriles) con PHY (interfaz de cámara)
SEGURIDAD	Digi TrustFence®, TRNG, TrustZone, Secure RTC, Secure JTAG, Secure Element
PERIFÉRICOS/INTERFACES	1x controladores USB 2.0 OTG con interfaces PHY integradas 3x interfaces Ultra Secure Digital Host Controller (uSDHC) 4x módulos de receptor/transmisor asíncrono universal (UART) 4x módulos I2C 3x módulos SPI 1x Quad SPI 10x canales PWM 1 módulo ADC de 16 bits con referencia de tensión interna precisa, hasta 20 canales 5x módulos de interfaz de audio síncrono (SAI) que admiten interfaces I2S, AC97, TDM, codec/DSP y DSD 1 entrada y salida S/PDIF, incluyendo un modo de entrada de captura en bruto Entrada de modulación por densidad de impulsos (PDM) de 8 canales Hasta 112 GPIOs
ETHERNET	1x 10/100/1000M Ethernet + AVB
WI-FI	1x1 inalámbrico de doble banda 802.11a/b/g/n/ac
BLUETOOTH	Bluetooth® 5
ASISTENCIA AL MICROCONTROLADOR EN EL MÓDULO	Microcontrolador Digi Assist™ Subsistema de microcontrolador Cortex-M0+ independiente Supporting ultra-low power modes at <3 µA
TEMPERATURA DE FUNCIONAMIENTO	Industrial: de -40 °C a 85 °C (de -40 °F a 185 °F); según el caso de uso y el diseño de la caja o el sistema
TEMPERATURA DE ALMACENAMIENTO	-50 °C a 125 °C (-58 °F a 257 °F)
HUMEDAD RELATIVA	5% a 90% (sin condensación)
AUTORIZACIONES DE RADIO	Estados Unidos, Canadá, UE, Japón, Australia/Nueva Zelanda
EMISIONES/ INMUNIDAD/ SEGURIDAD	FCC Parte 15 Clase B, EN 55022 Clase B, EN 61000-3-2, EN 61000-3-3, ICES- 003 Clase B, VCCI Clase II, AS 3548; FCC Parte 15 Subparte C Sección 15.247, IC (Industry Canada), RSS-210 Edición 5 Sección 6.2.2(o), EN 300 328, EN 301 489-17, EN 55024, EN 301 489-3, Seguridad (IEC 62368-1)
VERIFICACIÓN DEL DISEÑO	Temperatura: IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78 Vibración/choque: IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, HALT
DIMENSIONES MECÁNICAS	118 vías almenadas, LGA-474, paso de 1,27 mm, 40 mm x 45 mm x 3,5 mm (1,6 in x 1,8 in x 0,1 in)
GARANTÍA DEL PRODUCTO	3 años
