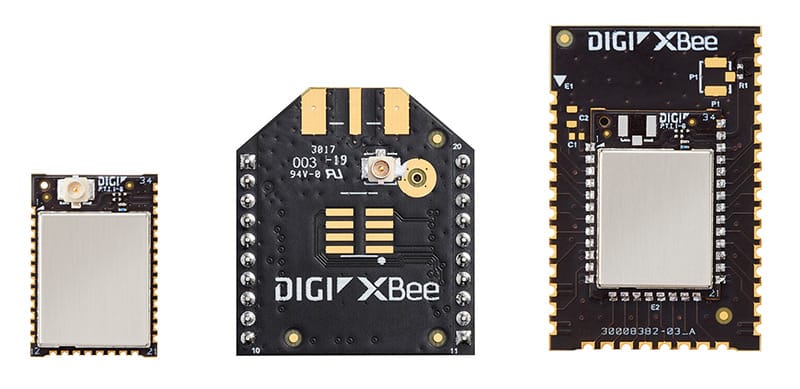

Digi XBee 3 Módulo RF DigiMesh 2.4

Conectividad inalámbrica mediante el innovador y sencillo protocolo DigiMesh


  • Con unas dimensiones de 13 mm x 19 mm, el nuevo formato micro Digi XBee permite crear aplicaciones más compactas y portátiles
  • Digi XBee es un módulo compatible con todos los protocolos, entre los que se incluyen: Zigbee, 802.15.4, DigiMesh y BLE, todos ellos configurables a través deDigi XBee
  • Elimine la necesidad de un microcontrolador externo y cree nodos finales inteligentes utilizando MicroPython
  • Bluetooth® Low Energy para el balizamiento, la conexión a sensores Bluetooth y la configuración local mediante la aplicaciónDigi XBee Mobile
  • IoT intrínseca IoT con Digi TrustFence, un enfoque por capas que protege los dispositivos periféricos, a través de la pasarela, tanto en el acceso al IoT como en la salida del mismo

Los módulos Digi XBee aceleran la comercialización de los productos para diseñadores, fabricantes de equipos originales y proveedores de soluciones, al permitir una rápida conectividad inalámbrica y la incorporación sencilla de nuevas funcionalidades. Basados en una tecnología líder en el sector, los módulos Digi XBee , que cuentan con certificación previa, ofrecen la flexibilidad necesaria para cambiar entre múltiples frecuencias y protocolos inalámbricos según sea necesario.

Estos módulos utilizan el protocolo de red DigiMesh mediante un transceptor de 2,4 GHz que puede implementarse a escala mundial. Esta red en malla de igual a igual ofrece a los usuarios una mayor estabilidad de red gracias a su capacidad de autorreparación y a su funcionamiento en una red densa, lo que prolonga la vida útil de las redes que dependen de baterías y proporciona una vía de actualización a los protocolos de red en malla IEEE 802.15.4 o Zigbee, si así se desea.

Con Digi Remote Manager, los módulos Digi XBee se pueden configurar y controlar fácilmente desde una plataforma central sencilla. Las funciones integradas de seguridad, identidad y privacidad de datos de Digi TrustFence utilizan más de 175 controles para proteger contra amenazas cibernéticas nuevas y en constante evolución. Las herramientas de software MicroPython yDigi XBee simplifican la adición de funcionalidades, la configuración y las pruebas.

Desde la computación de borde hasta la migración futura, los módulos Digi XBee ofrecen ventajas de tamaño, peso, potencia y rendimiento ideales para la conectividad de dispositivos escalables. La serie Digi XBee 3, una adición versátil al creciente Digi XBee ecosistema de módulos inalámbricos, adaptadores y software, está diseñada para acelerar el desarrollo y la implantación.

Digi XBee Herramientas

Desarrolle, construya, despliegue y gestione su red Digi XBee

Herramientas Digi XBee

Digi XBee Las herramientas apoyan el ciclo de vida completo de las aplicaciones de IoT , desde la fase de evaluación, prueba y creación de prototipos, pasando por la fabricación e implantación, hasta la gestión de la red a largo plazo. Vea cómo las herramientas de Digi XBee simplifican las tareas y ayudan a llegar al mercado más rápidamente.

Descubra Digi XBee Herramientas

Digi XBee Estudio

Aplicación multiplataforma gratuita que permite a los desarrolladores gestionar dispositivos Digi XBee a través de una interfaz gráfica fácil de usar.

Más información
Interfaz XBee Studio que muestra la configuración del dispositivo y los ajustes de conexión en un monitor
Kit de desarrollo Digi XBee DigiMesh

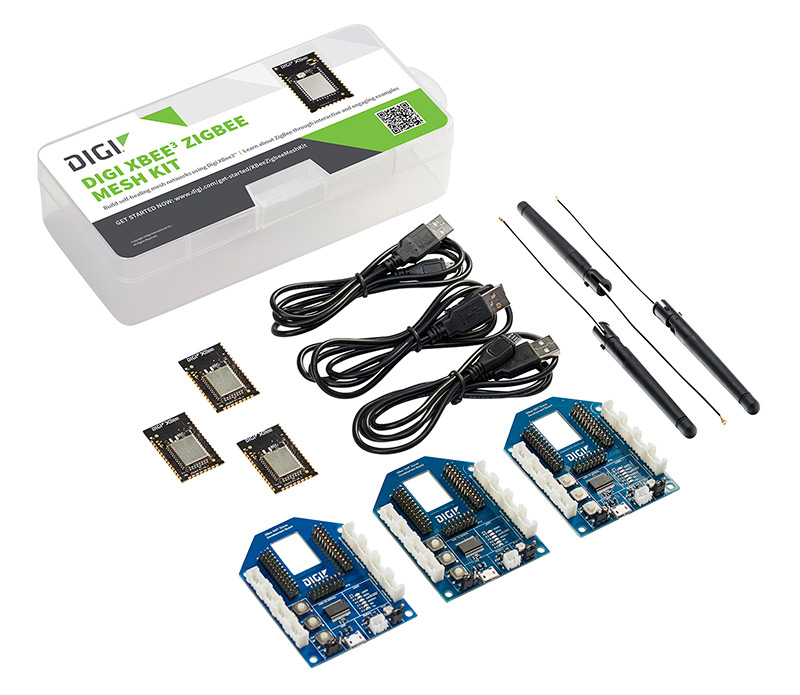

SKU: XK3-Z8S-WZM Digi XBee 3 Zigbee Mesh Kit, en todo el mundo XK3-Z8S-WZM Cómo comprar
Kit de desarrollo Digi XBee
SKU: XH-24P-TW1-101 Ya disponible
Kit de desarrolloDigi XBee : puerta de enlace Digi XBee con Digi XBee Zigbee 3, Ethernet, Wi-Fi de doble banda, celular y accesorios.
XH-24P-TW1-101 Cómo comprar
SKU: XH-024-TW1-101 Ya disponible
Kit de desarrolloDigi XBee : puerta de enlace Digi XBee con Digi XBee DigiMesh, Ethernet, Wi-Fi de doble banda, celular y accesorios.
XH-024-TW1-101 Cómo comprar
Módulos inalámbricos RF Digi XBee DigiMesh

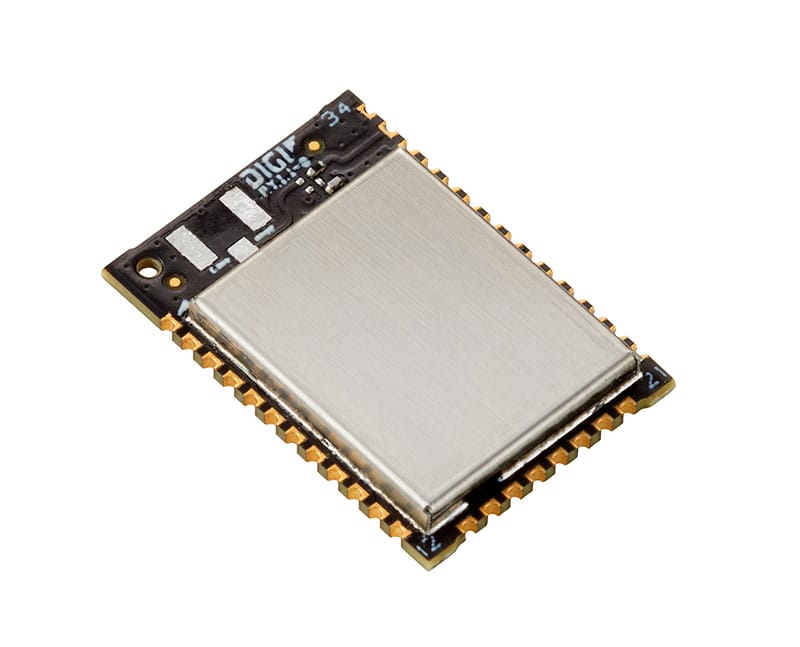

SKU: XB3-24DMRM-J Digi XBee 3, 2,4 Ghz, DigiMesh, Micro, RF Pad Ant, MMT XB3-24DMRM-J Cómo comprar

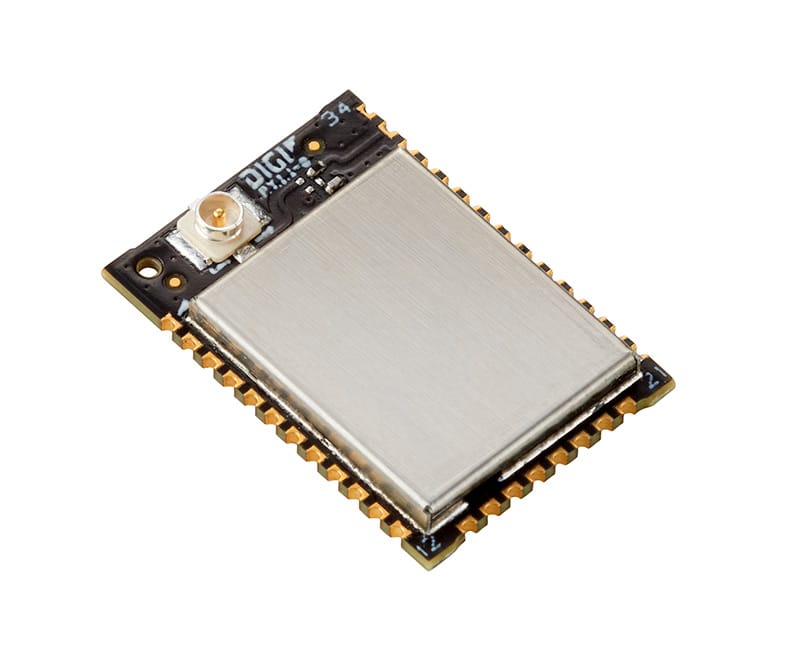

SKU: XB3-24DMUM-J Digi XBee 3, 2,4 Ghz, DigiMesh, Micro, U.FL Ant, MMT XB3-24DMUM-J Cómo comprar

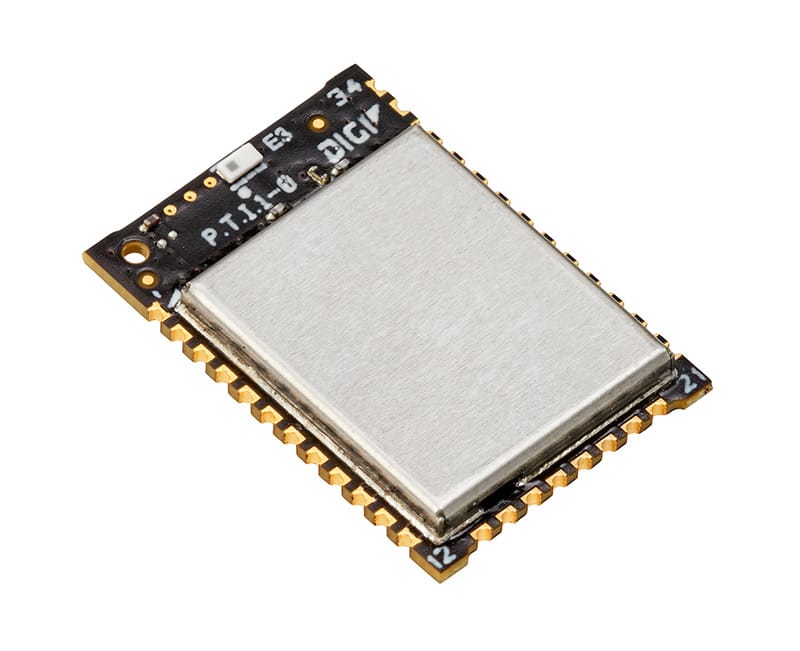

SKU: XB3-24DMCM-J Digi XBee 3, 2,4 Ghz, DigiMesh, Micro, Chip Ant, MMT XB3-24DMCM-J Cómo comprar

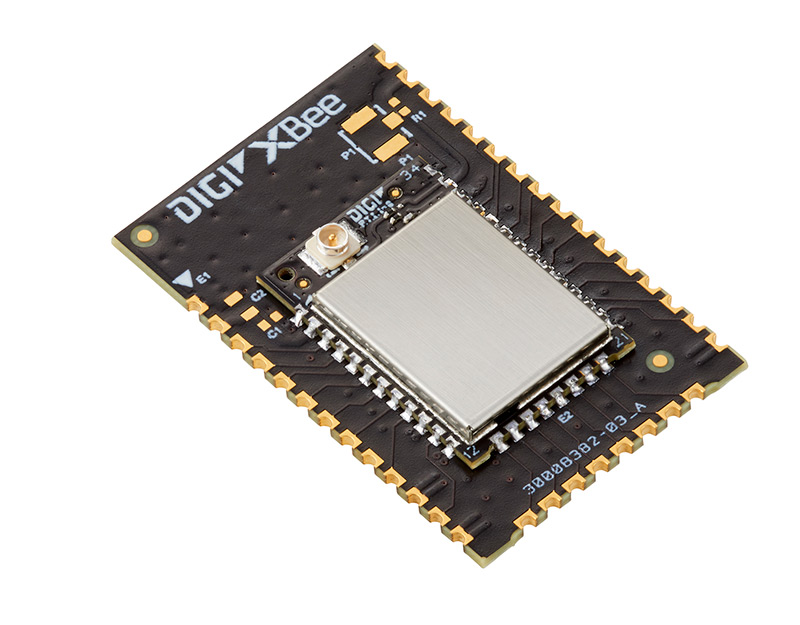

SKU: XB3-24DMUS-J Digi XBee 3, 2,4 Ghz, DigiMesh, U.FL Ant, SMT, XB3-24DMUS-J Cómo comprar

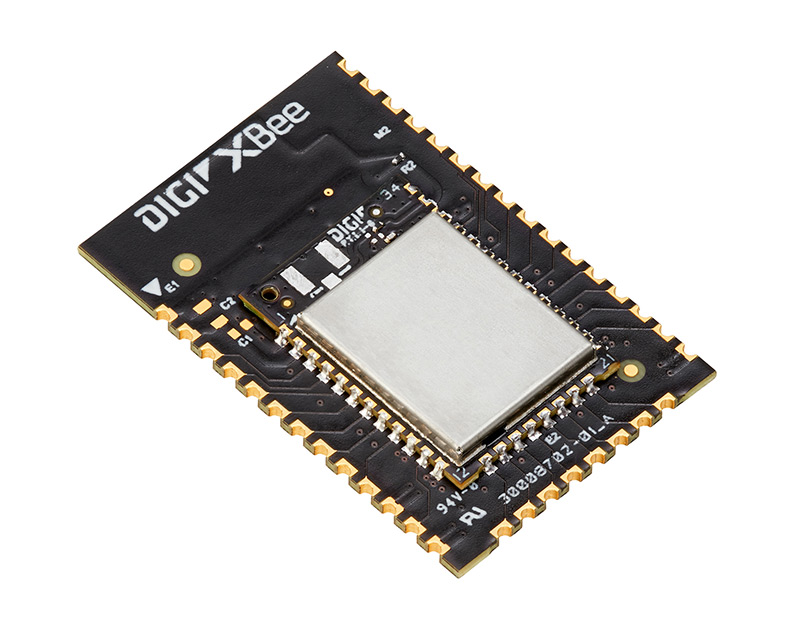

SKU: XB3-24DMPS-J Digi XBee 3, 2,4 Ghz, DigiMesh, PCB Ant, SMT XB3-24DMPS-J Cómo comprar

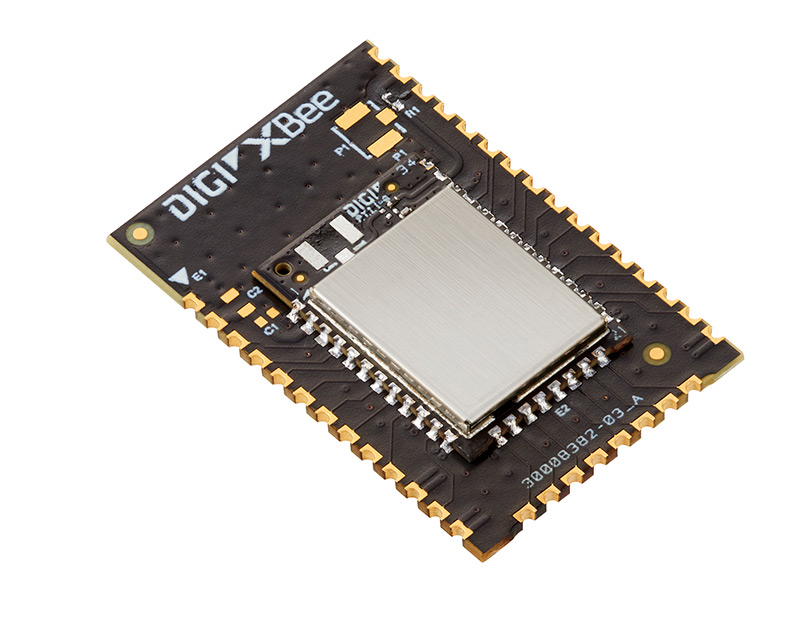

SKU: XB3-24DMRS-J Digi XBee 3, 2,4 Ghz, DigiMesh, RF Pad Ant, SMT XB3-24DMRS-J Cómo comprar

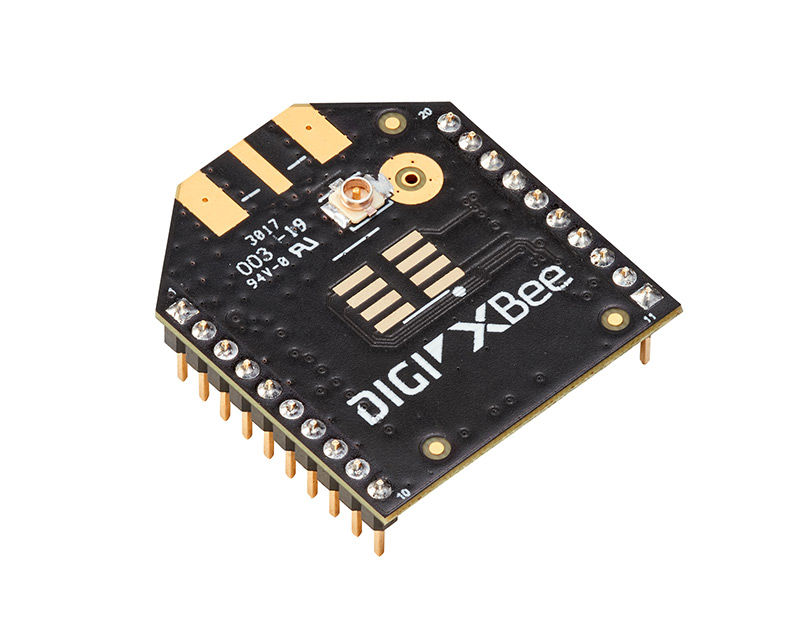

SKU: XB3-24DMUT-J Digi XBee 3, 2,4 Ghz, DigiMesh, U.FL Ant, TH XB3-24DMUT-J Cómo comprar

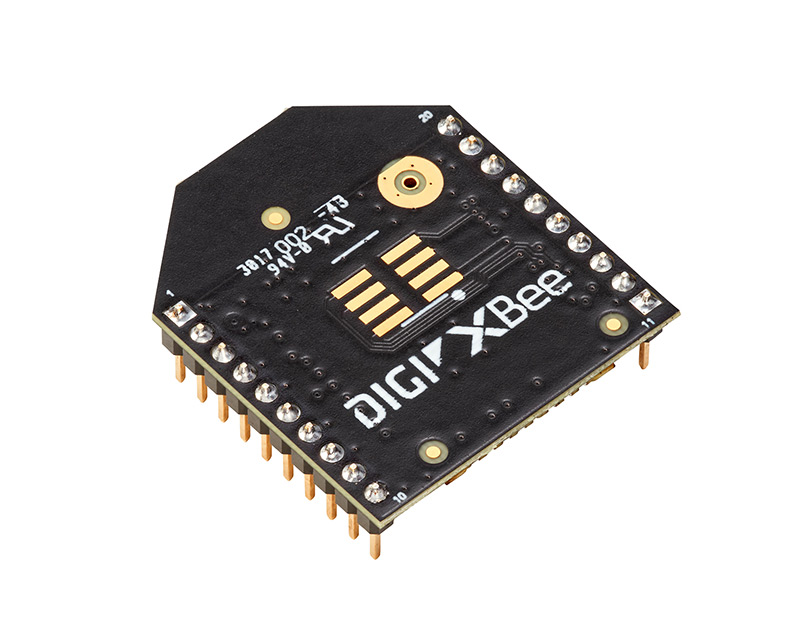

SKU: XB3-24DMPT-J Digi XBee 3, 2,4 Ghz, DigiMesh, PCB Ant, TH XB3-24DMPT-J Cómo comprar

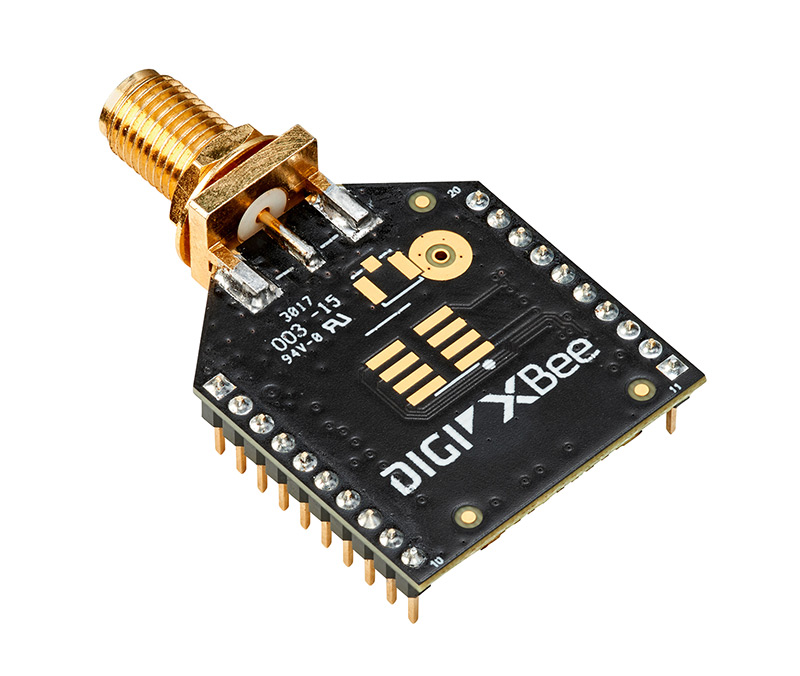

SKU: XB3-24DMST-J Digi XBee 3, 2,4 Ghz, DigiMesh, RPSMA, TH XB3-24DMST-J Cómo comprar
SKU: XB3-24DMPT Digi XBee 3 PRO, 2,4 Ghz, DigiMesh, PCB Ant, TH XB3-24DMPT Cómo comprar
SKU: XB3-24DMST Digi XBee 3 PRO, 2,4 Ghz, DigiMesh, RPSMA, TH XB3-24DMST Cómo comprar
Módulos inalámbricos RF Digi XBee PRO DigiMesh
SKU: XB3-24DMUT Digi XBee 3 PRO, 2,4 Ghz, DigiMesh, U.FL Ant, TH XB3-24DMUT Cómo comprar
SKU: XB3-24DMRS Digi XBee 3 PRO, 2,4 Ghz, DigiMesh, RF Pad Ant, SMT XB3-24DMRS Cómo comprar
SKU: XB3-24DMPS Digi XBee 3 PRO, 2,4 Ghz, DigiMesh, PCB Ant, SMT XB3-24DMPS Cómo comprar
SKU: XB3-24DMUS Digi XBee 3 PRO, 2,4 Ghz, DigiMesh, U.FL Ant, SMT XB3-24DMUS Cómo comprar
SKU: XB3-24DMCM Digi XBee 3 PRO, 2,4 Ghz, DigiMesh, Micro, Chip Ant, MMT XB3-24DMCM Cómo comprar
SKU: XB3-24DMUM Digi XBee 3 PRO, 2,4 Ghz, DigiMesh, Micro, U.FL Ant, MMT XB3-24DMUM Cómo comprar
SKU: XB3-24DMRM Digi XBee 3 PRO, 2,4 Ghz, DigiMesh, Micro, RF Pad Ant, MMT XB3-24DMRM Cómo comprar
Antenas
SKU: A24-HASM-525 Antena - 2,4 GHz, dipolo de media onda, 2,1 dBi, RPSMA macho, articulada. A24-HASM-525 Cómo comprar
SKU: A24-HASM-450 Antena - 2,4 GHz, dipolo de media onda, 2,1 dBi, RPSMA macho, articulada. A24-HASM-450 Cómo comprar
SKU: A24-HABUF-P5I Antena - 2,4 GHz, dipolo de media onda, 2,1 dBi, U.FL hembra, articulada. A24-HABUF-P5I Cómo comprar
SKU: DC-ANT-24DT Antena - Wi-Fi, montaje de sobremesa, 2450 Mhz, cable de 0,5 m DC-ANT-24DT Cómo comprar

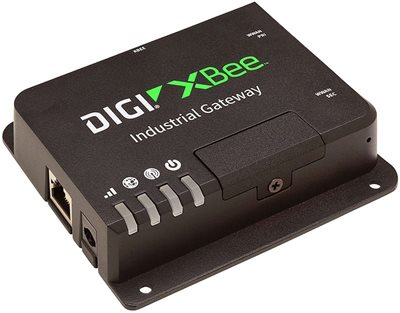

Puertas de enlace
SKU: XH-24P-CE0-001 Ya disponible
Digi XBee Gateway: 2,4 GHz, Ethernet, Digi XBee Zigbee 3
XH-24P-CE0-001 Cómo comprar
SKU: XH-24P-CW0-001 Ya disponible
Digi XBee Gateway: 2,4 GHz, Ethernet, Wi-Fi de doble banda, Digi XBee Zigbee 3
XH-24P-CW0-001 Cómo comprar
SKU: XH-024-CE0-001 Ya disponible
Digi XBee Gateway: 2,4 GHz, Ethernet, Digi XBee 2,4 GHz no PRO
XH-024-CE0-001 Cómo comprar
SKU: XH-24P-CW1-101 Ya disponible
Digi XBee Gateway: 2,4 GHz, Ethernet, Wi-Fi de doble banda, LTE Cat 1, Digi XBee Zigbee 3
XH-24P-CW1-101 Cómo comprar
SKU: XH-24P-CE1-101 Ya disponible
Digi XBee Gateway: 2,4 GHz, Ethernet, LTE Cat 1, Digi XBee Zigbee 3
XH-24P-CE1-101 Cómo comprar
SKU: XH-024-CW0-001 Ya disponible
Digi XBee Gateway: 2,4 GHz, Ethernet, Wi-Fi de doble banda, Digi XBee 2,4 GHz no PRO
XH-024-CW0-001 Cómo comprar
Tablas de desarrollo
SKU: XBIB-C-MMT Placa de desarrollo - XBee 3, USB-C, micro XBIB-C-MMT Cómo comprar
Digi XBee Multi Programador
SKU: XBEE-MP-TH Digi XBee Programador múltiple, agujero pasante (TH) XBEE-MP-TH Cómo comprar
SKU: XBEE-MP-TH-PCB Digi XBee Multi Programador, placa de circuito impreso con orificios pasantes (TH) XBEE-MP-TH-PCB Cómo comprar
Digi XBee 3 Adaptadores USB
SKU: XU3-A11 Digi XBee 3 Adaptador USB - Estados Unidos, Canadá y EMEA XU3-A11 Cómo comprar
Especificaciones Digi XBee® 3 DigiMesh® Digi XBee® 3 DigiMesh® PRO
RENDIMIENTO
CHIPSET TRANSCEPTOR SoC EFR32MG de Silicon Labs
TASA DE DATOS RF 250 Kbps, Serie hasta 1 Mbps
GAMA INTERIOR/URBANA* Hasta 60 m (200 pies) Hasta 90 m (300 pies)
ALCANCE DE LA LÍNEA DE VISIÓN EXTERIOR/RF* Hasta 1200 m (4000 pies) Hasta 3200 m (2 millas)
TRANSMITIR ENERGÍA +8 dBm +19 dBm
SENSIBILIDAD DEL RECEPTOR (1% POR) -103 dBm Modo normal
RENDIMIENTO DEL BLUETOOTH
CHIPSET TRANSCEPTOR SoC EFR32MG de Silicon Labs
VERSIÓN BLE Compatible con BLE 4.2 y capaz de interoperar con dispositivos BLE 5.0 compatibles con 1M PHY. El hardware es actualizable por software a 5.0, pero aún no está habilitado salvo las extensiones de carga útil (futura versión).
RANGO MÁXIMO DE DATOS 1 Mbps
GAMA INTERIOR/URBANA* Hasta 15 m (49 pies)
ALCANCE DE LA LÍNEA DE VISIÓN EXTERIOR/RF* Hasta 300 m (984 pies)
TRANSMITIR ENERGÍA +8 dBm
SENSIBILIDAD DEL RECEPTOR (1% POR) -95 dBm modo normal
CARACTERÍSTICAS
INTERFAZ DE DATOS EN SERIE UART, SPI, I2C
MÉTODO DE CONFIGURACIÓN Comandos API o AT, locales o por aire (OTA)
BANDA DE FRECUENCIAS ISM 2,4 GHz
FACTOR DE FORMA Micro, agujero pasante, montaje en superficie
INMUNIDAD A LAS INTERFERENCIAS DSSS (espectro ensanchado de secuencia directa)
ENTRADAS ADC (4) Entradas ADC de 10 bits
E/S DIGITALES 15
OPCIONES DE ANTENA Agujero pasante: Antena PCB, Conector U.FL, Conector RPSMA
SMT: almohadilla RF, antena PCB o conector U.FL
Micro: Antena U.FL, almohadilla RF, antena de chip
TEMPERATURA DE FUNCIONAMIENTO De −40 ºC a 85 ºC (de −40 ºF a 185 ºF)
DIMENSIONES (L X A X H) Agujero pasante: 2,438 x 2,761 cm (0,960 x 1,087 in)
SMT: 2,199 x 3,4 x 0,305 cm (0,866 x 1,33 x 0,120 in)
Micro: 13 x 19 x 2 mm (0,533 x 0,76 x 0,087 in)
PROGRAMABILIDAD
MEMORIA 1 MB / 128 KB RAM
VELOCIDAD DE LA CPU/RELOJ HCS08 / hasta 50,33 MHz
REDES Y SEGURIDAD
PROTOCOLO 802.15.4
ENCRYPTION AES de 128/256 bits
ENTREGA FIABLE DE PAQUETES Reintentos/Reconocimientos
IDS ID y direcciones de PAN, ID de clúster y puntos finales (opcional)
CANALES 16 canales
REQUISITOS DE ENERGÍA
TENSIÓN DE ALIMENTACIÓN 2,1 a 3,6 V
TRANSMITIR LA CORRIENTE 135 mA a 19 dBm
RECIBIR LA CORRIENTE 17 mA
CORRIENTE DE APAGADO 2 microamperios a 25 ºC (77 ºF)
AUTORIZACIONES REGLAMENTARIAS**
FCC, IC (AMÉRICA DEL NORTE)
ETSI (EUROPA) No
RCM (Australia)
ANATEL (Brasil)
TELEC MIC (Japón) No
KCC (Corea del Sur)

Arte lineal

Las cifras de alcance estimadas se basan en un terreno al aire libre con fuentes de interferencia limitadas. El alcance real variará en función de la potencia de transmisión, la orientación del transmisor y el receptor, la altura de la antena transmisora, la altura de la antena receptora, las condiciones meteorológicas, las fuentes de interferencia en la zona y el terreno entre el receptor y el transmisor, incluidas las estructuras interiores y exteriores como paredes, árboles, edificios, colinas y montañas.
**Visite https://www.digi.com/resources/certifications para obtener las certificaciones más recientes.

Acceda al sitio web de asistencia oficial de este producto para obtener actualizaciones de firmware, actualizaciones de controladores, descargas de software, artículos de la base de conocimientos y manuales de usuario.
