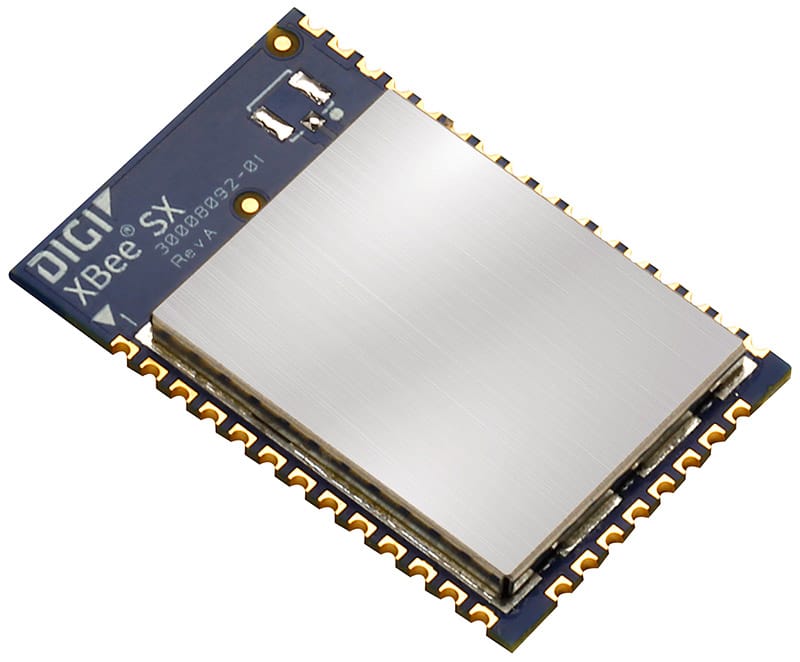

Digi XBee Módulo RF SX 868

La familia de módulos de RF funciona en la gama de 863-870 MHz y ofrece un rendimiento superior e inmunidad a las interferencias en 868 MHz


  • Módulo de RF de 868 MHz de baja potencia con certificación CE/RED basado en Silabs EFM32 y ADI7023
  • El diseño incluye un filtro SAW para un rendimiento óptimo en entornos de RF ruidosos
  • OTA y pin compatible con el antiguo Digi XBee® 868LP
  • Escucha antes de hablar y agilidad de frecuencia para una óptima inmunidad a las interferencias
  • Topología de red DigiMesh® para mayor redundancia y fiabilidad
  • La sencilla configuración mediante XCTU® acelera el tiempo de comercialización

Digi XBee® SX 868 es un módulo RF de 868 MHz para Europa. El módulo puede ejecutar un protocolo de red DigiMesh® o punto a multipunto utilizando un microcontrolador Silicon Labs de bajo consumo y un transceptor Analog Devices ADF7023, junto con un filtro SAW integrado que ofrece un bloqueo de interferencias líder en el sector. Digi XBee El SX 868 funciona entre 863 MHz y 870 MHz, por lo que puede desplegarse en varias regiones de todo el mundo, incluidos países europeos autorizados.

Digi XBee SX 868 también aprovecha 868 MHz y las frecuencias circundantes para LBT + AFA (Listen Before Talk y Adaptive Frequency Agility). Esto reduce significativamente las interferencias escuchando el entorno de radio antes de iniciar cualquier transmisión y cambiando automáticamente a un nuevo canal cuando se detectan interferencias. Esta exploración de frecuencias patentada se produce automáticamente y en cuestión de microsegundos para no afectar al rendimiento.

El módulo RF Digi XBee SX 868 es una solución completa de hardware y software que funciona directamente al sacarlo de la caja. XCTU®, la herramienta de configuración de RF fácil de usar de Digi, reduce el tiempo de desarrollo de meses a semanas, garantizando que su producto llegue al mercado rápidamente.

Industrias clave

Agricultura de precisión

Comparación de módulos RF OEM inalámbricos de sub-GHz

Comparación de módulos RF OEM inalámbricos de sub-GHz
Digi XBee Herramientas

Desarrolle, construya, despliegue y gestione su red Digi XBee

Herramientas Digi XBee

Digi XBee Las herramientas apoyan el ciclo de vida completo de las aplicaciones de IoT , desde la fase de evaluación, prueba y creación de prototipos, pasando por la fabricación e implantación, hasta la gestión de la red a largo plazo. Vea cómo las herramientas de Digi XBee simplifican las tareas y ayudan a llegar al mercado más rápidamente.

Descubra Digi XBee Herramientas
Especificaciones Digi XBee SX 868
HARDWARE
PROCESADOR Transceptor ADF7023, Cortex®-M3 EFM32LG230F256 a 48 MHz
BANDA DE FRECUENCIAS 863 MHz a 870 MHz
OPCIONES DE ANTENA U.FL, almohadilla RF
RENDIMIENTO
TASA DE DATOS DE RF 10 Kbps o 80 Kbps, seleccionable por software
VELOCIDAD DE DATOS UART Hasta 921 Kbps
VELOCIDAD DE DATOS SPI Hasta 6 Mbps
ALCANCE TEÓRICO DE LA LÍNEA DE VISIÓN* Hasta 14,5 km con antena de 2,1 dBi
TRANSMITIR ENERGÍA Hasta 13 dBm ERP
SENSIBILIDAD DEL RECEPTOR -106 dBm a 80 Kbps, -113 dBm a 10 Kbps
CARACTERÍSTICAS
E/S 13 E/S digitales
ENTRADAS ANALÓGICAS 4 canales de 10 bits
TEMPERATURA DE FUNCIONAMIENTO De -40 °C a 85 °C (de -40 °F a 185 °F)
TOPOLOGÍAS DE RED DigiMesh®, Repetidor, Punto a punto, Punto a multipunto, Peer-to-peer
SEGURIDAD Cifrado AES de 128 bits
POWER
TENSIÓN DE ALIMENTACIÓN 2,4 - 3,6 VDC
TRANSMITIR LA CORRIENTE 55 mA
RECIBIR LA CORRIENTE 40 mA
CORRIENTE DE SUEÑO 1,8 uA
AUTORIZACIONES REGLAMENTARIAS**
ETSI (EUROPA) CE/RED
ROHS Cumple con la normativa

Arte lineal

Las cifras de alcance estimadas se basan en un terreno al aire libre con fuentes de interferencia limitadas. El alcance real variará en función de la potencia de transmisión, la orientación del transmisor y el receptor, la altura de la antena transmisora, la altura de la antena receptora, las condiciones meteorológicas, las fuentes de interferencia en la zona y el terreno entre el receptor y el transmisor, incluidas las estructuras interiores y exteriores como paredes, árboles, edificios, colinas y montañas.
**Visite https://www.digi.com/resources/certifications para obtener las certificaciones más recientes.
