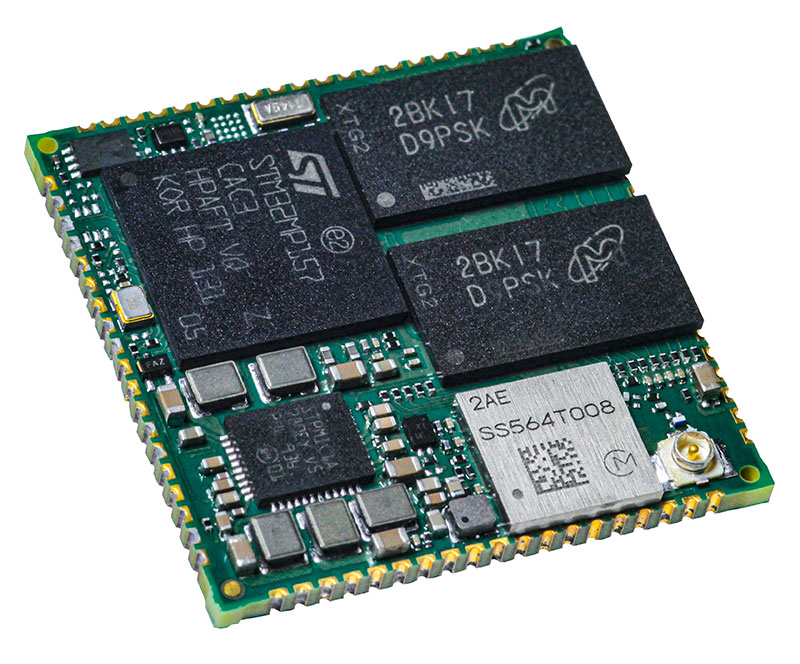

Digi ConnectCore MP1

Nuevo

Sistema en módulo embebido inteligente, inalámbrico y seguro basado en la familia de MPUs STM32MP1, con soporte de Linux llave en mano en el robusto factor de forma estándar Digi SMTplus


  • Plataforma SOM integrada, escalable y de calidad industrial
  • STMicroelectronics STM32MP13 y STM32MP15
  • Wi-Fi 5 de doble banda precertificada (802.11ac) y Bluetooth® 5.2
  • Gestión de la energía con soporte de hardware y software
  • Factor de forma Digi SMTplus® (29 x 29 mm) para una máxima fiabilidad
  • Alto nivel de compatibilidad de pines con los SOMs Digi ConnectCore 6UL
  • Seguridad, identidad y privacidad del dispositivo Digi TrustFence® incorporado
  • Perfecta integración del módem celular y Digi XBee
  • Digi ConnectCore Servicios en la nube de supervisión remota, gestión de dispositivos y habilitación de aplicaciones IoT
  • Compatibilidad con Digi Embedded Yocto Linux
  • Servicios de desarrollo llave en mano disponibles en Digi WDS

Los módulos Digi ConnectCore® MP1 ofrecen una solución de sistema en módulo conectado altamente integrada y segura. El factor de forma de montaje en superficie Digi SMTplus® proporciona una integración de diseño simplificada, eficiencia y fiabilidad.

PremioBasados en los microprocesadores STM32MP13 y STM32MP15, los módulos Digi ConnectCore MP1 son el motor de comunicación inteligente para los dispositivos conectados seguros de hoy en día con Wi-Fi 5 de doble banda precertificada (802.11a/b/g/n/ac) con Bluetooth® 5.2 y conectividad Gigabit Ethernet.

La familia de módulos escalables Digi ConnectCore MP1 ofrece opciones ideales para productos de pasarela sin cabezal con requisitos de conectividad muy exigentes y dispositivos de visualización con HMI avanzadas dotados de una unidad de procesamiento gráfico (GPU) 3D y compatibilidad con cámaras. Digi ConnectCore Los módulos de sistema MP1 están diseñados para uso industrial y médico con altos niveles de seguridad, fiabilidad, rendimiento y una vida útil de más de 10 años.

La seguridad de los dispositivos integrados es un aspecto crítico del diseño para el creciente número de aplicaciones conectadas IoT . Digi ConnectCore Las soluciones SOM ofrecen seguridad integrada con Digi TrustFence®, un marco de seguridad de dispositivos totalmente integrado que simplifica el proceso de protección de los dispositivos conectados.

Digi ConnectCore Losservicios en la nube, Digi ConnectCore Security Services y Expert Support proporcionan capacidades adicionales de desarrollo, implantación y mantenimiento.

Digi Embedded Yocto®, la distribución Linux de Digi con numerosas funciones y extensiones para el diseño de productos integrados, proporciona una plataforma de software Linux llave en mano totalmente probada, validada y mantenida.

Con más de veinte años de experiencia en SOM integrados para millones de productos conectados en todo el mundo, Digi es un proveedor de soluciones integradas y IoT de confianza, que simplifica la forma en que los clientes diseñan, construyen y despliegan aplicaciones conectadas. Los servicios de diseño inalámbrico (WDS) de Digi ofrecen soporte adicional para la integración celular, asistencia para la certificación y servicios de diseño y construcción personalizados para que sus productos lleguen al mercado de forma más inteligente y rápida.

Proyecto Yoctocrank-logo-sm.jpgdigi-trustfence-escudo-sm.jpgAlianza Wi-FiBluetoothDesarrollado por AWS Socio autorizado de ST

Digi ConnectCore Kit de desarrollo MP157

Digi ConnectCore El kit SOM inalámbrico MP157 dual de 512 MB/512 MB es una completa plataforma de desarrollo para productos embebidos inteligentes, conectados y seguros con un amplio conjunto de herramientas y soporte de software Linux llave en mano.

Ya están disponibles los kits de desarrollo

Integración de productos Digi

Los ingenieros de Digi WDS pueden personalizar los componentes de hardware y los productos de software de Digi para acelerar su tiempo de comercialización.

Notifíquenme las actualizaciones del producto Digi ConnectCore MP1

Comparar SOMs

Comparar SOMs
Kits
SKU: CC-WMP157-KIT Digi ConnectCore Kit de desarrollo MP157
  • Placa de desarrollo Digi ConnectCore® MP157 con SOM
  • Cable del puerto de la consola
  • Antena inalámbrica de doble banda
  • Fuente de alimentación y accesorios
  • Diseños de referencia y documentación en línea
CC-WMP157-KIT Cómo comprar
SKU: CC-WMP133-KIT Digi ConnectCore Kit de desarrollo MP133
  • Placa de desarrollo Digi ConnectCore® MP133 con SOM
  • Cable del puerto de la consola
  • Antena inalámbrica de doble banda
  • Fuente de alimentación y accesorios
  • Diseños de referencia y documentación en línea
CC-WMP133-KIT Cómo comprar
Módulos MP157
SKU: CC-WST-DW69-NM Digi ConnectCore Sistema en módulo inalámbrico seguro MP157
  • STMicroelectronics STM32MP157C, Arm® dual Cortex®-A7 a 650 MHz
  • Cortex®-M4 a 209 MHz con FPU/MPU
  • GPU 3D
  • Gigabit Ethernet
  • Wi-Fi 5 802.11a/b/g/n/ac
  • Bluetooth® 5.2
CC-WST-DW69-NM Cómo comprar
SKU: CC-ST-DW69-ZM Digi ConnectCore MP157 Secure Ethernet System-On-Module
  • STMicroelectronics STM32MP157C, Arm® dual Cortex®-A7 a 650 MHz
  • Cortex®-M4 a 209 MHz con FPU/MPU
  • GPU 3D
  • Gigabit Ethernet
CC-ST-DW69-ZM Cómo comprar
Módulos MP133
SKU: CC-ST-DX58-ZK Digi ConnectCore Sistema en módulo Ethernet seguro MP133
  • STMicroelectronics STM32MP133C, Arm® Cortex®-A7 a 650 MHz
  • 2x Gigabit Ethernet
CC-ST-DX58-ZK Cómo comprar
SKU: CC-WST-DX58-NK Digi ConnectCore Sistema en módulo inalámbrico seguro MP133
  • STMicroelectronics STM32MP133C, Arm® Cortex®-A7 a 650 MHz
  • 2x Gigabit Ethernet
  • Wi-Fi 5 802.11a/b/g/n/ac
  • Bluetooth® 5.2
CC-WST-DX58-NK Cómo comprar
Accesorios
SKU: CC-ACC-LCDH-10 Kit de aplicación LCD, que incluye un panel LCD WXGA (alta resolución) de 10 pulgadas CC-ACC-LCDH-10 Cómo comprar
Servicios y asistencia
Digi ConnectCore Servicios en la nube
Los servicios en la nube ConnectCore® de Digi permiten a los fabricantes de equipos originales de una amplia gama de sectores crear dispositivos conectados con funciones de panel de control remoto, servicio y aplicación utilizando los módulos de sistema (SOM) de Digi ConnectCore .
  Empezar a trabajar
Digi ConnectCore Servicios deseguridad
Mantener la seguridad de los dispositivos conectados tras el lanzamiento del producto es todo un reto. Los servicios de seguridad Digi ConnectCore® permiten a los clientes mantener la seguridad de los productos.
  Empezar a trabajar
Servicios de asistencia
Obtenga la ayuda que necesita para implantar, gestionar, conectar, personalizar y mejorar su solución Digi.
  Empezar a trabajar
Servicios de diseño inalámbrico
Los servicios de diseño inalámbrico de Digi ayudan a las empresas a resolver problemas de negocio integrando tecnologías inalámbricas para crear productos M2M innovadores.
  Empezar a trabajar
ESPECIFICACIONES Digi ConnectCore® MP157 SOM Digi ConnectCore® MP133 SOM
PROCESADOR DE APLICACIONES STMicroelectronics STM32MP157C, Arm® dual Cortex®-A7 a 650 MHz
Cortex®-M4 a 209 MHz con FPU/MPU, GPU 3D, arranque seguro, motor criptográfico
STMicroelectronics STM32MP133C, Arm® Cortex®-A7 a 650 MHz, arranque seguro, motor criptográfico
MEMORIA Hasta 1 GB de flash NAND SLC, hasta 1 GB de DDR3L Hasta 1 GB de flash NAND SLC, hasta 1 GB de DDR3L
PMIC STMicroelectronics STPMIC1
VÍDEO / GRÁFICOS GPU 3D (Vivante® - OpenGL® ES 2.0) que funciona hasta a 533 MHz, con un rendimiento de hasta 26 Mtriangle/s, 133 Mpixel/s
Controlador LCD-TFT paralelo, hasta RGB888 digital de 24 bits, hasta WXGA (1366 × 768) a 60 fps o hasta Full HD (1920 × 1080) a 30 fps
MIPI® DSI 2 carriles de datos de hasta 1 Gbps cada uno, hasta WXGA a 60 fps (63 M píxeles/s) o hasta Full HD (1920 × 1080) a 30 fps

CÁMARA Cámara de 8 a 14 bits
SEGURIDAD Arranque seguro, periféricos TrustZone®, 3x pines de tamper incluyendo 1x tamper activo, 2x TRNG (6 osciladores triples), 2x unidades de cálculo CRC, 2x procesadores criptográficos, aceleración por hardware con soporte DMA
cifrado/descifrado: DES/TDES: ECB (libro de códigos electrónico) y CBC (encadenamiento de bloques cifrados) clave de 64, 128 o 192 bits; AES: algoritmos de encadenamiento ECB, CBC, GCM, CCM y CTR (modo contador), clave de 128, 192 o 256 bits.
HASH universal: SHA-1, SHA-224 y SHA-256 (algoritmos HASH seguros), MD5, HMAC; aislamiento de recursos Cortex®-M4
Marco de seguridad integradoDigi TrustFence
Arranque seguro, periféricos TrustZone®, 12 pines de tamper, incluidos 5 tamper activos, 1x TRNG (6 osciladores triples), 1x unidades de cálculo CRC, 1x procesadores criptográficos, aceleración por hardware con soporte DMA
cifrado/descifrado: DES/TDES: ECB (libro de códigos electrónico) y CBC (encadenamiento de bloques cifrados) clave de 64, 128 o 192 bits; AES: algoritmos de encadenamiento ECB, CBC, GCM, CCM y CTR (modo contador), clave de 128, 192 o 256 bits.
HASH universal: SHA-1, SHA-224 y SHA-256, SHA-384, SHA-512, SHA-3, HMAC;
Marco de seguridad integradoDigi TrustFence
PERIFÉRICOS / INTERFACES 6x I2C, 4x UART + 4x USART, 6x SPI (3 con I2S full duplex)
4x SAI (audio estéreo: I2S, PDM, SPDIF Tx), SPDIF Rx (4 entradas)
HDMI-CEC
3x SDMMC hasta 8 bits (SD / eMMC™ / SDIO)
2x CAN FD (incluyendo 1 TTCAN)
2x USB 2.0 host de alta velocidad + 1x USB 2.0 OTG de máxima velocidad
Hasta 176 puertos de E/S con capacidad de interrupción
2x ADCs (hasta 16 bits)
1 sensor de temperatura
2x convertidores D/A de 12 bits (1 MHz)
1x filtro digital para modulador delta sigma (DFSDM) con 8 canales/6 filtros, referencia VREF+ interna o externa del ADC/DAC
2x temporizadores de 32 bits con hasta 4 IC/OC/PWM o contador de pulsos y entrada de codificador en cuadratura (incremental)
2 temporizadores de control de motor avanzados de 16 bits
10x temporizadores de propósito general de 16 bits (incluyendo 2 temporizadores básicos sin PWM)
5x temporizadores de bajo consumo de 16 bits
RTC seguro
2x 4 temporizadores de sistema Cortex®-A7 (seguro, no seguro, virtual, hipervisor)
1x temporizador SysTick M4
3x watchdogs (2x independientes y de ventana)
5x I2C, 4x UART, 5x SPI (4 con I2S full duplex)
2x SAI (audio estéreo: I2S, PDM, SPDIF Tx), SPDIF Rx (4 entradas)
2x SDMMC hasta 8 bits (SD / eMMC™ / SDIO)
2x CAN FD (incluyendo 1 TTCAN)
2x USB 2.0 host de alta velocidad + 1x USB 2.0 OTG de máxima velocidad
Hasta 135 puertos de E/S con capacidad de interrupción
2x ADC (hasta 12 bits)
1x sensor de temperatura
1x filtro digital para modulador delta sigma (DFSDM) con 4 canales/2 filtros, referencia VREF+ ADC/DAC interna o externa
2x temporizadores de 32 bits con hasta 4 IC/OC/PWM o contador de pulsos y entrada de codificador en cuadratura (incremental)
2x temporizadores de control de motor avanzado de 16 bits
10 temporizadores de uso general de 16 bits (incluidos 2 temporizadores básicos sin PWM)
5 temporizadores de bajo consumo de 16 bits
RTC seguro
4 temporizadores de sistema Cortex®-A7 (seguro, no seguro, virtual, hipervisor)
2x watchdogs independientes
ETHERNET 10/100 M o Gigabit Ethernet
GMAC IEEE 1588v2, MII/RMII/GMII/RGMII
2x 10/100 M o Gigabit Ethernet
GMAC IEEE 1588v2, MII/RMII/RGMII
WIRELESS Radio Wi-Fi 5 802.11a/b/g/n/ac 1x1 de doble banda (hasta 433,3 Mbps) con autenticación/cifrado WPA3-Enterprise reforzado, rango de temperatura completo de -40 °C a 85 °C (de -40 °F a 185 °F); Bluetooth® 5.2 (Basic Rate, Enhanced Data Rate y Bluetooth Low Energy)
TEMPERATURA DE FUNCIONAMIENTO Industrial: De -40 °C a 85 °C (de -40 °F a 185 °F); dependiendo del caso de uso y del diseño de la caja/sistema
TEMPERATURA DE ALMACENAMIENTO De -50 °C a 125 °C (de -58 °F a 257 °F)
HUMEDAD RELATIVA 5% a 90% (sin condensación)
AUTORIZACIONES DE RADIO EE.UU., Canadá, UE, Japón, Australia/Nueva Zelanda, Brasil, México
EMISIONES/ INMUNIDAD/ SEGURIDAD FCC Parte 15 Clase B, EN 55022 Clase B, EN 61000-3-2, EN 61000-3-3, ICES- 003 Clase B, VCCI Clase II, AS 3548
FCC Parte 15 Subparte C Sección 15.247, IC (Industry Canada), RSS-210 Edición 5 Sección 6.2.2(o), EN 300 328, EN 301 489-17, EN 55024
EN 301 489-3, Seguridad (IEC 62368-1); visite www.digi.com/resources/certifications para ver las últimas actualizaciones
VERIFICACIÓN DEL DISEÑO Temperatura: IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78; vibración/choque: IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, HALT
MONTAJE / NÚMERO DE PINES Huella común de montaje superficial Digi SMTplus® con almohadillas de borde almenado de 76 almohadillas (paso de 1,27 mm) o la opción LGA de 245 almohadillas (paso de 1,27 mm)
DIMENSIONES MECÁNICAS 29 mm x 29 mm x 3 mm (1,14 in x 1,14 in x 0,12 in)
GARANTÍA DEL PRODUCTO 3 años
