Pasarela Digi ConnectPort X4

Pasarelas de red M2M remotas diseñadas para aplicaciones comerciales y resistentes en exteriores


  • Conectividad WAN a través de redes LTE o 3G HSPA+
  • Conectividad inalámbrica local a través de Zigbee
  • Conectividad local por cable mediante RS-232/422/485, 2 entradas analógicas y 2 entradas digitales
  • Caja pequeña de tipo comercial o caja NEMA 4X/IP66
  • Enrutamiento/filtrado IP completo y VPN IPsec/SSL con cifrado DES, 3DES o AES
  • Entorno de desarrollo sencillo a través de DIA y scripts de Python como parte de Digi ESP IDE
  • Soporte para Modbus/Modbus TCP
  • Compatibilidad conDigi Remote Manager® para facilitar la instalación, la configuración masiva y la gestión

Diagrama

Las pasarelas M2M celulares personalizables Digi ConnectPort X4 ofrecen una variedad de opciones de interfaz LAN/WAN para la conexión en red de extremo a extremo de dispositivos remotos. Las pasarelas incluyen protocolos IP completos y compatibilidad con IPSec VPN para un enrutamiento y seguridad de alto nivel. El sencillo entorno de desarrollo DIA/Python permite que las aplicaciones personalizadas se ejecuten localmente mientras se interconectan a través de las redes celulares para la conectividad WAN con un servidor centralizado.

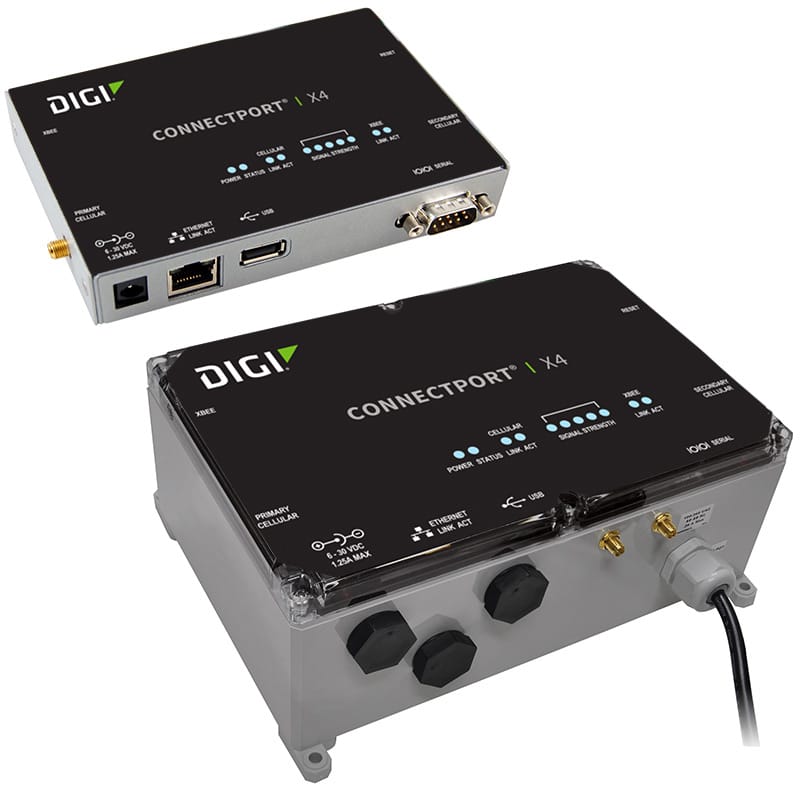

Las pasarelas Digi ConnectPort X4 cuentan con una carcasa compacta de grado comercial o una carcasa opcional para exteriores IP66/NEMA 4X. Las opciones de interfaz incluyen Ethernet, serie y Zigbee/RF para una conectividad flexible con prácticamente cualquier dispositivo remoto.

Todas las pasarelas ConnectPort X4 cuentan con un entorno de desarrollo integral que utiliza el completo IDE Digi ESP™ y los lenguajes de programación DIA/Python. Obtenga información crítica sobre sus dispositivos desplegados y gestione su red con Digi Remote Manager®. Digi Remote Manager (Digi RM) es una solución basada en la nube que facilita la instalación, la configuración masiva, el mantenimiento y la asistencia para cientos o incluso miles de dispositivos Digi remotos.

Digi contaba con la experiencia necesaria para ayudarnos a desarrollar la estrategia para llevar la solución al mercado de la manera más eficiente. Ahora, está ahorrando a ciudades de todo el mundo cientos de miles de dólares al año.

Ryan Morgan, director de marketing de Schréder para América del Norte

Leer la historia completa

Digi RM


Digi Remote Manager

Implantación con un control remoto sencillo y seguro

La mejor supervisión y gestión de su clase le garantiza que puede ampliar su despliegue a una flota de cualquier tamaño. Digi Remote Manager® le ofrece una plataforma única y segura para acceder a los datos y gestionar los dispositivos desde cualquier lugar. Un control sencillo y seguro mantiene sus despliegues en marcha: edite las configuraciones, actualice el firmware, supervise, programe y automatice las tareas, todo ello desde su escritorio o tableta.

Más información

Servicios de apoyo a la RF

Servicios de asistencia de RF de Digi

Servicios y asistencia in situ para la implantación de soluciones de radiofrecuencia, incluidos el estudio del emplazamiento, la integración, la formación y la resolución de problemas.

CONOZCA MÁS
Especificaciones ConnectPort X4 ConnectPort X4 H
Interfaces inalámbricas - WWAN**
LTE CAT 1 N/A Verizon: bandas 2,4,14

AT&T, T-Mobile: bandas 2,4,5 con 3G/2G fallback
HSPA+ (U9)  850/900/1700 (AWS)/1900/2100 MHz; Velocidad de transferencia (máxima): 5,76 Mbps de subida, 21 Mbps de bajada
Conector 1 ó 2 x SMA (clavija central - en el dispositivo: hembra; en la antena: macho) 1 o 2 SMA (clavija central - en el dispositivo: hembra; en la antena: macho)
Ranuras SIM 2 1
Seguridad de la SIM Placas de cubierta de la ranura SIM Ranura SIM interna
Interfaces inalámbricas - RF
Estándar Zigbee® (2,4 GHz)
Conector 1 x RP-SMA (clavija central - en el dispositivo: macho; en la antena: hembra)
Interfaces por cable - Serie
Puertos 1
Estándar RS-232 RS-232/422/485 (seleccionable por software)
DTE/DCE DTE
Soporte de señales TXD, RXD, RTS, CTS, DTR, DSR y DCD
Control de flujo Control de flujo por hardware y software
Redirector de puertos COM RealPort®.
Rendimiento Hasta 230 Kbps
Conector DB-9 macho Bloque de terminales atornillados
Interfaces por cable - Ethernet
Puertos 1
Estándar IEEE 802.3
Capa física 10/100 Base-T
Velocidad de datos 10/100 Mbps (detección automática)
Modo Dúplex completo o semidúplex (detección automática)
Interfaz MDI/MDIX automático
Conector RJ-45
Interfaces por cable - E/S
Puertos N/A 2 analógicos y 2 digitales
Conector N/A Bloque de terminales atornillados
Interfaces por cable - USB
Puertos 1
Estándar USB 1.1
Señalización A toda velocidad
Conector Tipo A
Software/Gestión
Gestión (en la nube) Digi Remote Manager®.
Gestión (local) Interfaz web a través de HTTP/HTTPS, control de acceso por contraseña, control del puerto de servicio IP; CLI a través de puerto serie, Telnet, scripting Python (2.4.3); conexión "always-on" Digi SureLink
Seguridad Túneles SSL, SSHv2, FIPS 197 (IPsec, HTTPS)
Protocolos de red UDP/TCP, DHCP, SNMPv1/v2
VPN IPsec con IKE/ISAKMP; compatibilidad con varios túneles; cifrado DES, 3DES y AES de hasta 256 bits; paso de VPN, reenvío GRE; protocolo simple de inscripción de certificados (SCEP) para certificados X.509
Enrutamiento NAT, NAT-T (NAT traversal) Túnel VPN, reenvío de puertos, VPN/GRE pass-through; listas de control de acceso (filtrado IP), IP pass-through, Virtual Router Redundancy Protocol (VRRP) según RFC 3768
Compatibilidad con el protocolo industrial El puente Modbus permite la conversión de Modbus serie a Modbus/TCP; el código Python integrado permite que la pasarela actúe como cliente/maestro Modbus o servidor/esclavo Modbus; funciona como un puente Ethernet a serie, pero utiliza Digi XBee® para transportar los datos en serie; maneja los problemas de sincronización únicos según las reglas del protocolo Modbus; utiliza el ID de la unidad Modbus para buscar la dirección IP o MAC de la malla
Reloj en tiempo real
Memoria 16 MB de flash, 32 MB de RAM
Potencia
Entrada 6-30 VDC 100-240 VAC
Consumo Ralentí: 1,5 W, Máximo: 10,4 W Aproximadamente 15 W
Protección Ráfaga de 4 kV (EFT) según 4-4, sobretensión de 2 kV según EN61000-4 Ráfaga de 2 kV (EFT) (con fuente de alimentación incluida
Conector Barril de cierre Cable de alimentación de CA tipo pigtail
Cable de alimentación DC* Disponible bajo petición N/A
Fuente de alimentación de CA* Incluye una fuente de alimentación de 12 V CC para temperaturas de 0º C a 40º C (32º F a 104º F); la fuente de alimentación para temperaturas ampliadas está disponible por separado Interno
Batería de reserva N/A
Físico
Dimensiones (L x A x A) 13,33 cm x 8,50 cm x 2,54 cm (5,25 in x 3,35 in x 1,00 in) 240 mm x 160 mm x 95 mm (9,50 in x 6,25 in x 3,75 in)
Peso 0,20 kg (0,44 lb) 1,41. kg (3,10 lb)
LEDs de estado Estado de Ethernet, alimentación, enlace/actividad celular, intensidad de la señal (4 barras), Digi XBee enlace/actividad Estado de Ethernet, alimentación, enlace/actividad celular, intensidad de la señal (5 barras), Digi XBee enlace/actividad
Material del recinto Industrial (metal) NEMA 4X
Clasificación del recinto N/A IP66
Montaje El soporte de pared se vende por separado 4x pies de montaje en la brida de la unidad
Medio ambiente
Temperatura de funcionamiento*** -30º C a 75º C (-22º F a 167º F)
Temperatura de almacenamiento -40º C a 85º C (-40º F a 185º F)
Humedad relativa 5% a 95% (sin condensación) N/A (la caja es estanca)
Aislamiento Ethernet 1500 VAC mín. según IEEE 802.3/ANSI X3.263
Protección del puerto serie (ESD) +15 kV Air Gap y +8 kV descarga de contacto según IEC 1000-4-2
Peligroso (Clase 1 Div 2) No No
Homologaciones
GSM/UMTS PTCRB, NAPRD.03, GCF-CC, R&TTE, EN 301 511
Operadores de telefonía móvil Certificado por la mayoría de los principales operadores; visite www.digi.com/resources/certifications para conocer las últimas certificaciones celulares.
Seguridad UL 60950, CSA 22.2 nº 60950, EN60950; Clase 1 Div 2 (sólo modelo IA)
Emisiones/inmunidad CE, FCC Parte 15 (Clase A), AS/NZS CISPR 22, EN55024, EN55022, Clase A
Garantía
Garantía del producto 3 años
*Hardware opcional
**Las velocidades de transferencia dependen del operador de red
***Puede reducirse el rendimiento celular por encima de los 60° C (140° F). Las fuentes de alimentación de temperatura estándar pueden reducir el rango de temperatura.
